CAD三维建模如何灵活使用坐标

2016-06-29 17:46:02 阅读 13046次 0 标签: 设计 作者: 蓝blue

  CAD三维建模能运用到很多地方,甚至这些地方甚至这些行业是不相关的。像机械类行业也能使用到CAD三维建模,土木类行业也能使用。像航空航天更是需要使用到CAD三维建模。

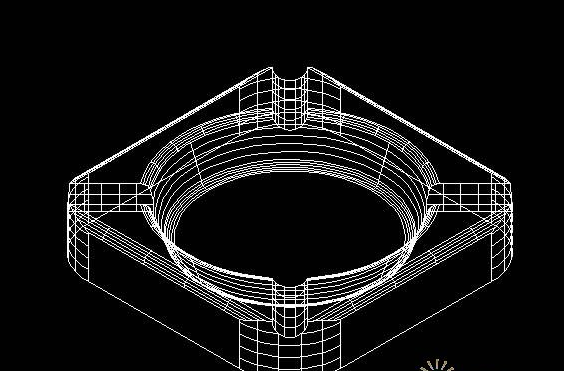

CAD三维建模如何灵活使用坐标

  1 灵活使用三维坐标

  在二维绘图中,我们很少涉及坐标系的问题,其实我们一直是在CAD系统默认的坐标系WCS下工作的。但三维绘图则不一样,在三维实体建模的作图过程中,要经常地变换坐标系统,从而有利于作图。

  一方面,用户坐标系的命令为“UCS”,UCS是一种可变动的坐标系统。大多数CAD的编辑命令取决于UCS的位置和方向。UCS命令设置用户坐标系在三维空间中的X、Y、Z三个方向,它还定义了二维对象的拉伸方向。它可以完成平移、新建坐标方向、旋转等功能。通常CAD的世界坐标系是不变的,主要是用户坐标系的变换。

  另一方面,世界坐标系是CAD在作图时,用于确定平面或空间点位置的一个笛卡尔坐标体系,每一个坐标的正向和另两个坐标的旋向,必须符合右手定则。CAD在平面作图时的三维世界坐标系标志,是坐标符号图中有一“W”字样。一般将X-Y平面理解为水平面,Z轴方向表示高度距离,就是说“Z”值等同于用来确定X-Y水平面高度的标高命令“ELEV”。无论是“Z”值还是“ELEV”值,其“+”值表示在X-Y面上方,而“-”值表示在X-Y面的下方。在作图时要切记这一点。

  2 柱面坐标和球面坐标的应用

  柱面坐标和球面坐标,主要适用于三维建模作图,而且在三维模型空间较为直观。尤其是在渲染效果图中,用来确定灯光的位置十分方便。

  球面坐标的形式为:(R<角度1<角度2),相对坐标形式为:(@R<角度1<角度2),其中R为球面的半径,角度1为球面上的点X-Y平面上的投影点与X轴正向的夹角,X-Y平面应过球面中心,角度2为球面上的点与X-Y平面的夹角。主要用于在球体表面上定点较为容易。

  柱面坐标的形式为:(R<角度1,H),相对坐标形式为:(@R<角度1,H),其中R为柱面的半径,角度1为柱面上的点在X-Y平面上的投影点与X轴正向的夹角,H为距X-Y平面的高度值。利用柱面坐标,很容易在圆柱实体的表面上确定某点的位置。

  另外在柱面和球面坐标下,可以绘制三维空间折线,尤其是绘制圆柱和球面螺旋线时更为方便。

  以上全部就是CAD三维建模如何灵活使用坐标的介绍。如果你想找CAD三维建模服务,或者了解更多CAD三维建模资讯,就上一品威客网。一品威客网入驻上百家专业CAD三维建模公司,汇集全国千万优秀专业人才,提供最全面、最专业的CAD三维建模服务。
