常用纸盒结构指的是纸包装结构中最基本的一些成型方式。 它们结构简单,使用方便,成本经济,适合大批量生产,是纸盒 结构中最常应用到的一些结构。常用纸盒结构按照形态大致可以 分为管式纸盒结构和盘式纸盒结构二大类型。



管式纸盒结构设计方法:


       管式纸盒结构包装在日常包装形态中最为常见,大多数纸盒 包装的食品、药品、日常用品像牙膏、西药、胶卷等等都采用这 种包装结构方式。其特点是在成型过程中,盒盖和盒底都需要摇 翼折叠组装(或粘接)固定或封口,而且大都为单体结构(展开 结构为一整体),在盒体的侧面有粘口,纸盒基本形态为四边 形,也可以在此基础上扩展为多边形。管式纸盒结构特征的区别 主要体现在盖和底的组装方式上,下面我们就分别看一下管式纸盒的盖和底的结构。

用纸盒结构按照形态和设计方法分享

管式纸盒结构及模切图


一、管式纸盒的盒盖结构


    盒盖是装人商品的入口,也是消费者拿取商品的出口,所以 在结构设计上要求组装简便和开启方便,既保护商品又能满足特 定包装的开启要求,比如多次开启或一次性防伪的开启方式。管 式纸盒盒盖的结构主要有以下几种方式。



1、摇盖插入式其盒盖有三个摇盖部分,主盖有伸长出的插 舌,以便插人盒体起到封闭作用。设计时应注意摇盖的咬合关系 问题。这种盖在管式纸盒结构包装中应用最为广泛。

用纸盒结构按照形态和设计方法分享

插入式摇盖


2、锁口式:这种结构通过正背两个面的摇盖相互产生插接锁 合,使封口比较牢固,但组装与开启稍有些麻烦。

用纸盒结构按照形态和设计方法分享

锁口式盒盖

3、插锁式:插接与锁合相结合的一种方式,结构比摇盖插入式 更为牢固。

用纸盒结构按照形态和设计方法分享

插锁式盒盖


4、摇盖双保险插入式这种结构使摇盖受到双重的咬合,非常牢固,而且摇盖与盖舌的咬合口可以省去,更便于重复多次开启 使用。

用纸盒结构按照形态和设计方法分享

双保险插入式摇盖


5、粘合封口式这种粘合的方法密封性好,适合自动化机器生产,但不能重复开启。主要适合于包装粉状、粒状的商品,如洗 衣粉、谷类食品等。

用纸盒结构按照形态和设计方法分享

粘盒封口式盒盖


6、一次性防伪式:这种结构形式的特点是利用齿状裁切线,在 消费者开启包装的同时使包装结构得到破坏,防止出现有人再利 用包装进行仿冒活动。这种包装主要用于药品包装和一些小食品 包装中,像胶卷包装目前也都采用这种开启方式。

用纸盒结构按照形态和设计方法分享

防伪式盒盖


7、正揿封口式:利用纸的弹性特性,采用弧 线的折线,揿下压翼就 可以实现封口。这种结 构组装、开启、使用都 极为方便,而且最为省 纸,造型也优美,适合用于小商品的包装。

用纸盒结构按照形态和设计方法分享用纸盒结构按照形态和设计方法分享

用纸盒结构按照形态和设计方法分享

正揿封口式盒盖


8、连续摇翼窝进式:这种锁合方式造型优美,极具装饰性,但手工组装和开启较麻烦,适合于礼品包装。

用纸盒结构按照形态和设计方法分享

用纸盒结构按照形态和设计方法分享

连续摇翼窝进式盖


二、管式纸盒的盒底结构


       盒底承受着商品的重量,因此强调牢固性。另外在装填商品 时,无论是机器填装还是手工填装,结构简单和组装方便是基本 的要求。利用管式纸盒底部的四个摇翼部分,通过设计 而使它们相互产生咬合关系。这种咬合通过“别”和“插”两个 步骤来完成,组装简便,有一定的承重能力,在管式结构纸盒包 装中应用较为普遍。管式纸盒的盒底主要有以下几种方式。


用纸盒结构按照形态和设计方法分享

 用纸盒结构按照形态和设计方法分享

别插式锁底



1、自动锁底(自封底纸盒):自动锁底是采用了预粘的加工方法,但粘接后仍然能够压平,使用时只要撑开盒体,盒底就会自动恢复锁合状 态,使用极其方便,省时省工,并且牢固具有良好的承重力,适合于自动化生产。

用纸盒结构按照形态和设计方法分享

用纸盒结构按照形态和设计方法分享

自封底盒


2、摇盖插入式封底:其结构同摇盖插人式盒盖完全相同,这种结构使用简便,但承重力较弱,通常适合包装食品、文具、牙膏 等小型或重量轻的商品。

用纸盒结构按照形态和设计方法分享

摇盖插入式封底

用纸盒结构按照形态和设计方法分享

摇盖插入式封底纸盒展开图


3、间壁封底式:间壁封底式结构是将管式结构的盒四个摇翼设 计成具有间壁功能的结构,组装后在盒体内部会形成间壁,从而 有效地分隔固定商品,起到良好的保护作用。其间壁与盒身为一 体,可有效节省成本,而且纸盒抗压强度较高。

用纸盒结构按照形态和设计方法分享

间壁封底式纸盒


4、根据以上常用的基本盒型结构,还可以通过设计演变出其他 的一些结构形式。


用纸盒结构按照形态和设计方法分享

别插式封底变化适用于较宽的纸盒

用纸盒结构按照形态和设计方法分享

别插式纸盒展开图



用纸盒结构按照形态和设计方法分享

三角形自动锁底盒

用纸盒结构按照形态和设计方法分享

三角型自动锁底盒展开图


用纸盒结构按照形态和设计方法分享

插锁式底锁盒牢固不易开启


用纸盒结构按照形态和设计方法分享

展开模切图


用纸盒结构按照形态和设计方法分享

别扣式底纸盒


用纸盒结构按照形态和设计方法分享

别扣式底纸盒展开图


盘式纸盒结构设计:


       盘式纸盒结构是由纸板四周进行折叠咬合、插接或粘合而成 型的纸盒结构,这种纸盒在盒底上通常没有什么变化,主要结构 变化体现在盒体部分。盘式纸盒一般高度较小,开启后商品的展 示面较大,这种纸盒结构多用于包装纺织品、服装、鞋帽、食 品、礼品、工艺品等商品。



一、盘式纸盒的主要成型方法


别插组装:没有粘接和锁合,使用简便。

锁合组装:通过锁合使结构更加牢固。

预粘式组装:通过局部的预粘,使组装更为简便。



二、盘式纸盒的主要结构


罩盖式:盒体是由两个独立的盘型结构相互罩盖而组成,常 见于服装、鞋帽等商品的包装。

摇盖式:在盘式纸盒的基础上延长其中一边设计成摇盖,其 结构特征较类似管式纸盒的摇盖。

连续插别式:其插别方式较类似管式纸盒的连续摇翼窝进式

抽屉式:由盘式盒体和外套两个独立部分组成。

书本式:开启方式类似于精装图书,摇盖通常没有插接咬合,而通过附件来固定。

用纸盒结构按照形态和设计方法分享

盘式别插组织结构纸盒


用纸盒结构按照形态和设计方法分享

盘式别插组织结构纸盒


用纸盒结构按照形态和设计方法分享

盘式别插组装结构二


用纸盒结构按照形态和设计方法分享

盘式别插组织结构展开图


用纸盒结构按照形态和设计方法分享

盘式别插组装结构一

用纸盒结构按照形态和设计方法分享

盘式别插组装结构展开图


用纸盒结构按照形态和设计方法分享

盘式锁盒组装结构二

用纸盒结构按照形态和设计方法分享

盘式锁盒展开图模切图


用纸盒结构按照形态和设计方法分享

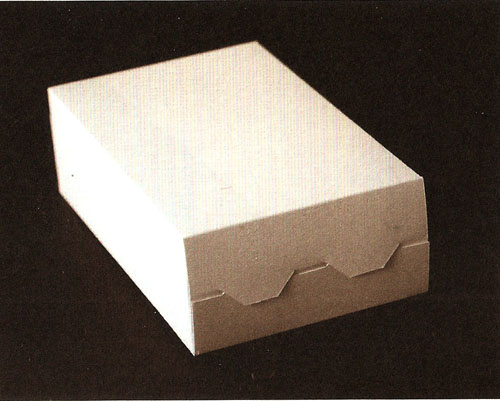

别插带盖盘式结构纸盒

用纸盒结构按照形态和设计方法分享

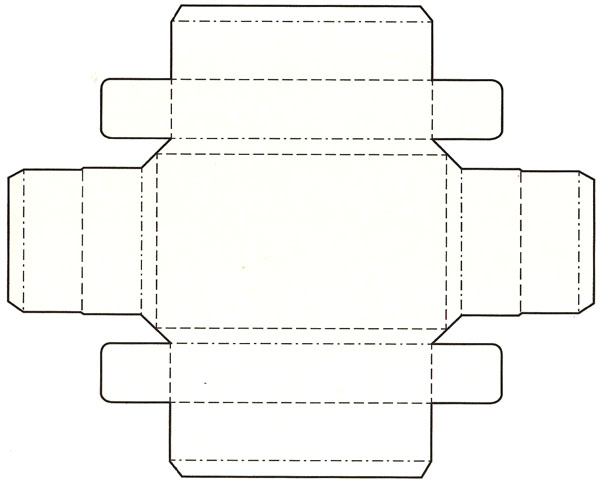

别插带盖盘式纸盒展开图


用纸盒结构按照形态和设计方法分享

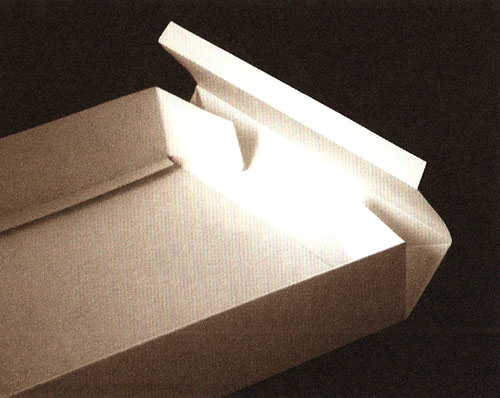

盘式别插组装带底结构盒,部分需要预粘

用纸盒结构按照形态和设计方法分享

盘式别插组装带底结构盒展开图


用纸盒结构按照形态和设计方法分享

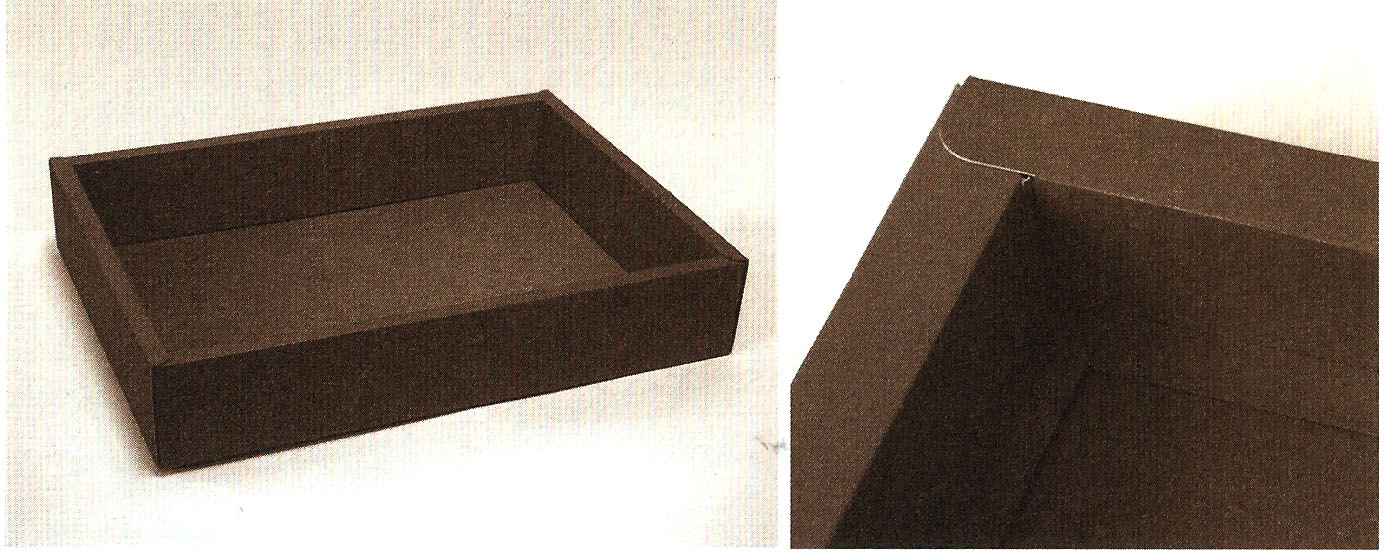

盘式组装加壁厚结构纸盒

用纸盒结构按照形态和设计方法分享

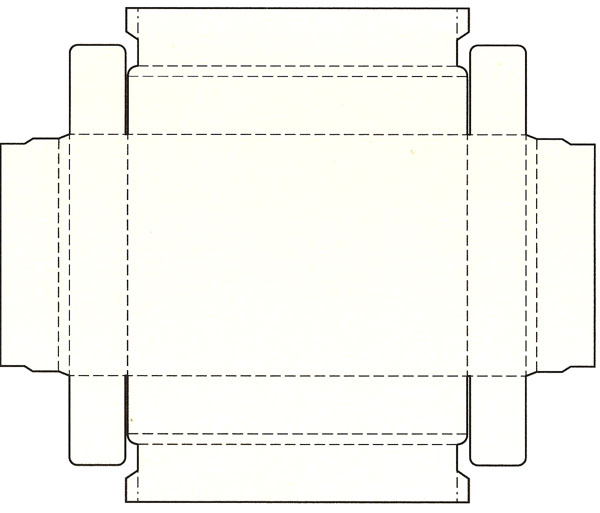

盘式组装加壁厚结构纸盒展开图


用纸盒结构按照形态和设计方法分享

盘式别插组装加壁厚结构包装盒

用纸盒结构按照形态和设计方法分享

盘式别插组装加壁厚结构包装盒展开图


用纸盒结构按照形态和设计方法分享

书本式带盖盒

用纸盒结构按照形态和设计方法分享

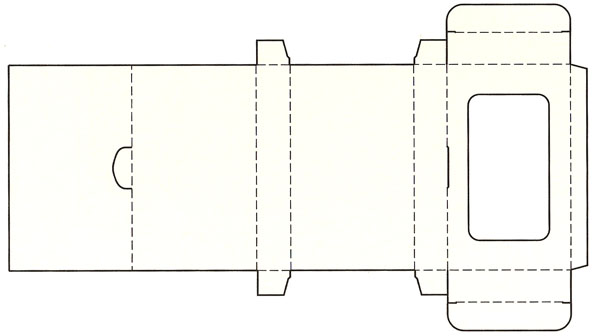

书本式盒展开图


用纸盒结构按照形态和设计方法分享

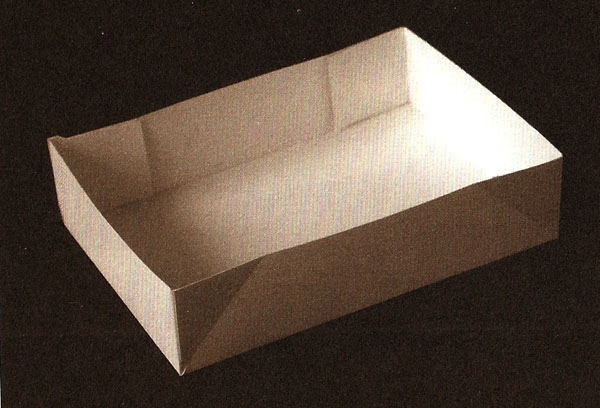

盘式预装组装结构盒

用纸盒结构按照形态和设计方法分享

盘式预装盒结构图


用纸盒结构按照形态和设计方法分享

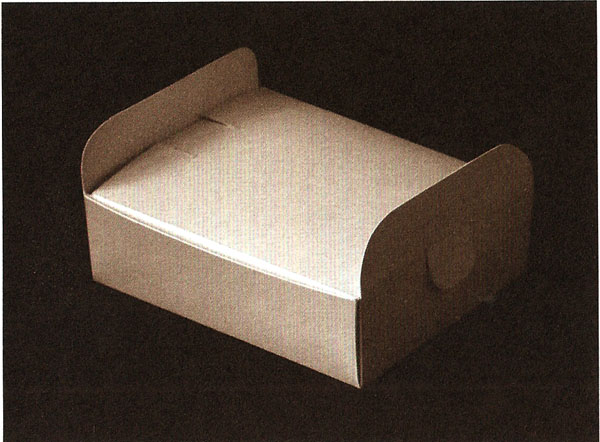

双保险插锁带盖盘式结构盒

用纸盒结构按照形态和设计方法分享

双保险插锁带盖盘式结构盒展开图


用纸盒结构按照形态和设计方法分享

梯形带盖盘式结构盒

用纸盒结构按照形态和设计方法分享

 梯形带盖盘式结构盒模切展开图


用纸盒结构按照形态和设计方法分享

多边形盘式盒

用纸盒结构按照形态和设计方法分享

多边形盘式盒结构展开图


用纸盒结构按照形态和设计方法分享

三角形盘式结构包装盒

用纸盒结构按照形态和设计方法分享

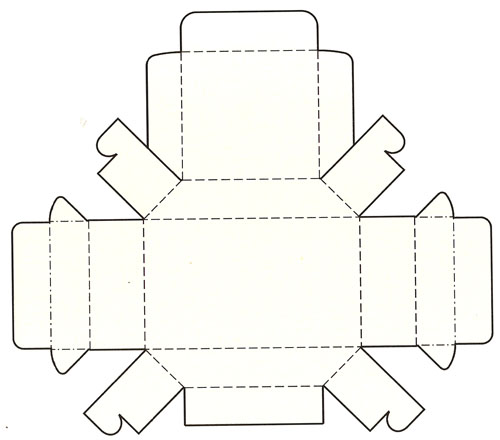

三角形盘式结构包装盒展开图


       到这里就讲完了 常用包装盒纸盒的结构及展开图了,如有需要可以参考做包装盒设计,及包装盒制作,并可直接按模切线进行模切版制作。
