系统架构、功能框架、软件架构怎么设计?

2021-12-02 06:05:50 阅读 9928次 标签: 系统架构软件架构 作者: a454466904

职场中,大家在做项目设计时,应该有过这样的尴尬,整份设计文档中,基本都是文字,想插入一些设计图,却不知道怎么下手。今天,我们以KTV系统为例子,用思维导图的方式,简单的进行项目的设计。

系统架构导图

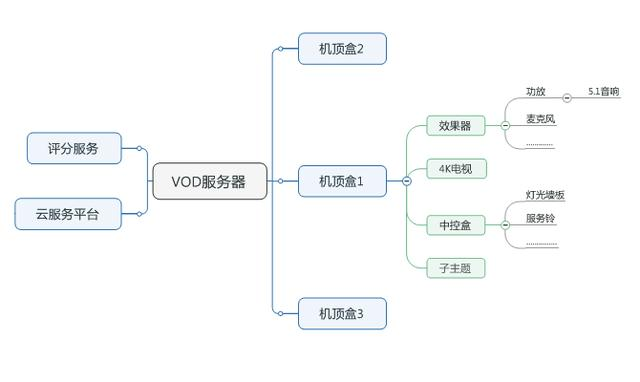

系统架构中一般都有服务器、机顶盒、评分服务、云服务、效果器、功放、音响、麦克风、中控、电视、灯光墙板、服务铃等设备。那么画出来的系统架构导图如下所示。

系统架构、功能框架、软件架构怎么设计?

功能阐述导图

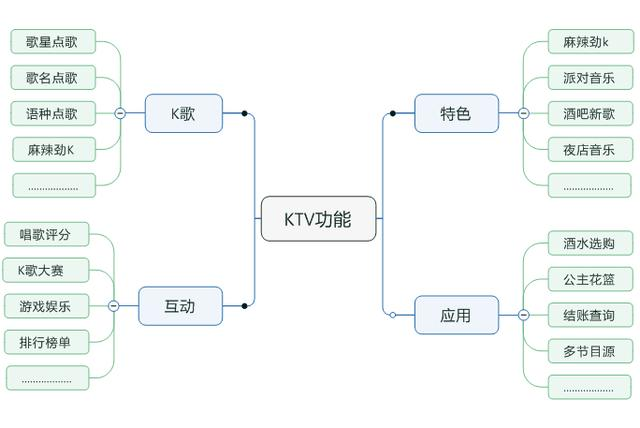

本例中的功能阐述,有四大块:K歌(歌星点歌、歌名点歌等)、互动(唱歌评分、K歌大赛、排行榜单、游戏娱乐等)、特色(麻辣劲K、派对音乐等)、应用(酒水选购、公主花篮等)。那么画出来的功能阐述导图如下所示。

系统架构、功能框架、软件架构怎么设计?

软件框架导图

软件框架中,主要包含四大平面,分别为:UI服务平面、业务服务平面、数据支撑平面、系统支撑平面。更详细的层次关系如下图。

系统架构、功能框架、软件架构怎么设计?

大家在做项目设计时,可以参考这些框架图,用在总体设计文档中。相信一定可以为你的设计文档增色不少。我曾经就是用这样的框架设计图,给老板留下了深刻的印象。
