电路图软件哪个好？三款电路图软件推荐

2021-12-02 14:11:12

阅读 10933次标签：开发作者： a454466904

有些朋友因为工作的原因，需要在工作的时候绘制电路图。那么，遇到这种情况，大多数朋友都会下载一些电路图软件。那么，电路图软件哪个好呢？今天，小编给大家带来三款电路图软件下载推荐，给自己找一个条捷径。

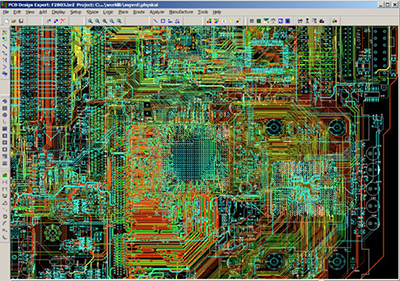

一、Cadence Allegro

电路图软件哪个好？三款电路图软件推荐

Cadence Allegro

【软件特色】

Allegro 提供了良好且交互的工作接口和强大完善的功能，和它前端产品 Capture 的结合，为当前高速、高密度、多层的复杂 PCB 设计布线提供了最完美解决方案。

Allegro 拥有完善的 Constraint 设定，用户只须按要求设定好布线规则，在布线时不违反 DRC 就可以达到布线的设计要求，从而节约了烦琐的人工检查时间，提高了工作效率！更能够定义最小线宽或线长等参数以符合当今高速电路板布线的种种需求。

【软件功能】

包括原理图输入、生成、模拟数字/混合电路仿真，fpga设计，pcb编辑和自动布局布线mcm电路设计、高速pcb版图的设计仿真等等。包括：

* Concept HDL原理图设计输入工具，有for NT和for Unix的产品。

* Check Plus HDL原理图设计规则检查工具。（NT & Unix）；

* SPECTRA Quest Engineer PCB版图布局规划工具（NT & Unix）；

* Allegro Expert专家级PCB版图编辑工具（NT & Unix）；

* SPECTRA Expert AutoRouter 专家级pcb自动布线工具；

* SigNoise信噪分析工具；

* EMControl电磁兼容性检查工具；

* Synplify FPGA / CPLD综合工具；

* HDL Analyst HDL分析器；

* Advanced Package Designer先进的MCM封装设计工具。

二、Sprint Layout

电路图软件哪个好？三款电路图软件推荐

Sprint Layout

Sprint Layout 是一款适合业余爱好者的简易的 PCB 设计软件，界面友好、简单易用、上手容易，功能也完全满足了自己的需求。自己平时的一些小电路板制作都用它来搞定，而且输出还直接支持雕刻机刻 PCB（我的雕刻机正在组装，目前还无法测试）。不足之处是软件无法在印刷板上加入中文文字。

【软件特色】

PCB Layout 设计软件如今早就是百花齐放，让人无所适从，但笔者一直在寻找一款适合业余爱好者的简易的 PCB 设计软件。期间试过网上推荐的 PCB Editor（2.2/3.0 版）使用一般，不过它的优点是元件库是用的数据库方式存储，自动布线功能比本文要介绍的 Sprint-Layout 强。其它简易的 PCB Layout 软件诸如包括ExpressPCB，FreePCB 等多款均进行了不同程度的试用，但都觉得不甚满意，不是操作不灵活，就是界面不友好，而对于专业级的 PCB 软件如广泛用户的 Protel99SE、现今热门的PowerPCB 及 Pads 等用了一下感觉其功能过于强大和复杂、对于普通爱好者的确是上手不易。

Cadence Allegro是一款强大的PCB板图编辑工具，提供了良好且交互的工作接口和强大完善的功能，拥有完善的 Constraint 设定，用户只须按要求设定好布线规则，在布线时不违反 DRC 就可以达到布线的设计要求，能够给大家在布线的时候节省不少时间。

三、multisim

电路图软件哪个好？三款电路图软件推荐

multisim

multisim是一款原理电路设计、电路功能测试的虚拟仿真软件，又叫虚拟电子实验室。软件可以虚拟设计测试和演示各种电子电路（电工学、模拟电路、数字电路等），能够进行详细的电路分析功能，以帮助设计人员分析电路的性能。

【软件功能】

1、通过直观的电路图捕捉环境，轻松设计电路

2、通过交互式SPICE仿真，迅速了解电路行为

3、借助高级电路分析，理解基本设计特征

4、通过一个工具链，无缝地集成电路设计和虚拟测试

5、通过改进、整合设计流程，减少建模错误并缩短上市时间

【破解说明】

1.解压文件，之后可以看到Crack文件夹，里面包含了所有详细的破解、汉化文件和说明，此版本是集网上所有破解版本最优之处为一起，相信比其他版本都容易安装，我的说明也很详细的，下是压缩包截图：

电路图软件哪个好？三款电路图软件推荐

multisim

2.执行setup.exe文件进行安装（安装序列号：T31T38768 也可用注册机1生成），之后会出现安装的内容，一般不选安装第一项，否则软件打开时会自动网络连接，会有较长的等待时间，楼主亲测，而且联网也会更新东西，有可能破解的版本升级以后不能使用；

3.用Circuit Design Suite v10 KeyGen许可文件生成器制造自己需要的许可文件，请键入数字按Enter来选择不同的版本，之后会在本地文件夹里生成许可文件；

4.开始-》所有程序-》National Instruments-》NI License Manager（NI许可证管理器）-》选项 -》安装许可证文件；

5.将Crack里的ZH文件夹放到目录下X：Program FilesNational InstrumentsCircuit Design Suite 10.0stringfiles，再运行Multisim10，选择菜单OptionsGobal Preferences，找到ZH，确认以后即是简体中文；

6.完成，Enjoying yourself。
