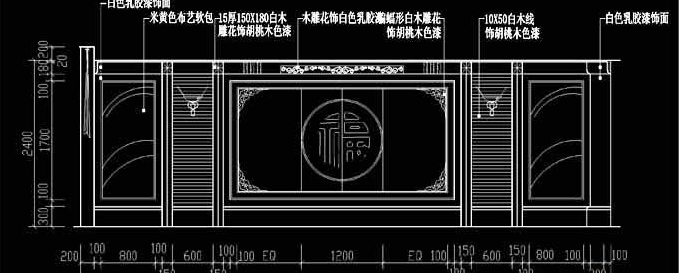

　　在施工图设计阶段，采暖通风与空气调节专业设计文件应包括图纸目录、设计与施工说明、设备表、施工图设计图纸、计算书。图纸目录应先列新绘图纸，后列选用的标准图或重复利用图。当建筑施工图设计单位只设计部分工程内容，或由多家设计单位共同承担设计任务时，应明确交待配合的设计分工范围。

　　设备平面图建筑平面图应绘出建筑轮廓、主要轴线号、轴线尺寸、室内外地面标高、房间名称。在底层平面图上绘出指北针。通风、空调平面图，一般采用双线绘风管，单线绘空调冷热水、凝结水管道的画法。标注风管尺寸、标高以及末端设备或风口尺寸时（圆形风管注管径、矩形风管注宽×高），应标注水管管径及标高、管道坡度和坡向，以及各种设备及风口安装的定位尺寸和编号。还应标出消声器、调节阀、防火阀等各种部件位置及风管、风口的气流方向。当建筑装修方案未最终确定时，风管和水管可先画出单线走向示意图，并注明房间送、回风量及以风机盘管数量、规格。在建筑装修确定后，一般按规定要求绘制建筑施工图图纸。
　　通风、空调、制冷机房剖面图当其他图纸不能表达复杂管道相对关系及竖向位置时，应绘制剖面图。剖面图应绘制出与机房平面图的设备、设备基础、管道和附件相对应的竖向位置、竖向尺寸和标高。标注连接设备的管道位置尺寸；注明设备和附件编号以及详图索引编号。
　　暖通设计中的系统图、立管图对于分户热计量的户内采暖系统或小型采暖系统，当平面图不能表示清楚时应绘制透视图，比例宜与平面图一致，按45°或30°轴测投影绘制；多层、高层建筑的集中采暖系统，应绘制采暖立管图，并编号。上述图纸应注明管径、坡向、标高、散热器型号和数量。对于热力、制冷、空调冷热水系统及复杂的风系统还应绘制系统流程图。系统流程图应绘出设备、阀门、控制仪表、配件、标注介质流向、管径及设备编号。流程图可不按比例绘制，但管路分支应与平面图相符。空调的供冷、供热分支水路采用竖向输送时，应绘制立管图并编号，注明管径、坡向、标高及空调器的型号。空调、制冷系统有监测与控制时，应有控制原理图，图中以图例绘出设备、传感器及控制元件位置；说明控制要求和必要的控制参数。

　　详图通风、空调制冷系统的各种设备及零部件施工安装，应注明采用的标准图、通用图的图名或图号。凡无现成建筑施工图图纸可选，且需要交待设计意图的，均须绘制详图。简单的详图，可就图引出，绘局部详图；制作详图或安装复杂的详图应单独绘制。
