施工图设计的给排水设计要求

2016-03-09 17:30:51 阅读 29871次 0 标签: 装修 作者: 蓝blue
    在设计人员在施工图设计的时候,像给排水的设计或者一些基本知识都是设计师必须考虑的方面。所以下面我们就来说说施工图设计的给排水设计要求。

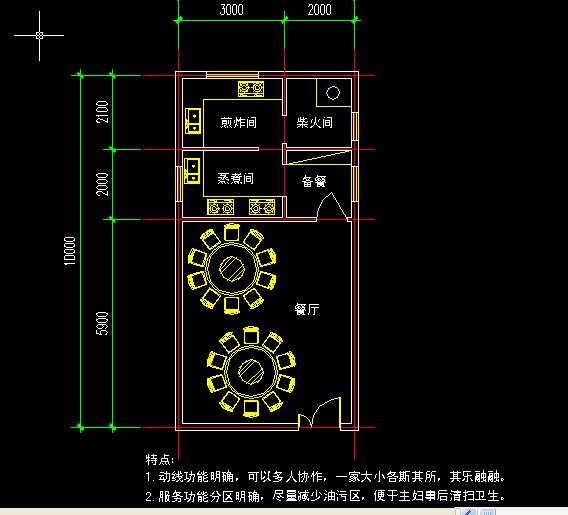

施工图设计的给排水设计要求
三、给排水专业
    1.室外自来水给水压力0.22Mpa。


    2.室内设纯净水系统,室外纯净水管网给水压力:低压供水0.4Mpa,高压供水0.8Mpa;厨房及餐厅各设一用水点,若因建筑平面布局需调整供水点应及时通知建设单位,征得建设单位相关专业技术人员同意方可进行设计。


    3.C区多层部分与B区的消防系统(消火栓与自喷系统)合建一泵站(水泵及水池),泵站设于B区地下室内,但不能影响车位的布置。C区多层部分与B区的生活用水系统共用一套系统,系统不分区,采用无吸程变频恒压供水设备加压供水,生活泵房位于B区地下室内。A区消防系统(消火栓与自喷系统)建一泵站(水泵及水池),泵站设于A区地下室内,但不能影响车位的布置。生活用水系统不分区,采用无吸程变频恒压供水设备加压供水,生活泵房位于A区地下室内。


    4.各住宅楼底层单设排水系统;


    5.各卫生间预留电淋浴器用插座,同时与厨房毗邻的卫生间预留用燃气热水器的可能。


    6.各给水系统就近设置计量设备,水表选用IC卡预付费表,水平安装。


    7.空调冷凝水有组织排放,排至室外散水。


    8.卫生洁具按美标选型,其规格见下表,必需在施工图中作好预留孔洞。


    9.给水管道立管推荐使用钢衬塑复合管,支管可选用PPR给水塑料管;排水管道推荐使用柔性机制排水铸铁管,纯净水管道推荐使用PPR给水塑料管。


    10.阳台地漏选用普通塑料地漏,其余地漏均选用防返溢塑料地漏。


    11.所有厨房均设地漏。


    12.纯净水系统采用立管循环系统,顶端设自动排气阀,排气阀引至用户户外,并在每条支管上设纯净水IC卡预付费表及止回阀。


    13.各区给水、消防系统需与建设单位相关专业人员共同沟通确认后方可展开设计工作,若未经确认就展开设计工作其带来后果责任自负。


    14.给排水管道进出口位置及方向见紫薇田园都市DN300给水管道施工图设计及紫薇田园都市雨污水工程施工图设计和田园都市饮用水设计。
