老人智能药盒设计及开发

2021-12-02 18:29:46

阅读 9002次标签：药盒设计作者：陈先生12121

作品亮点：

老人智能药盒设计及开发

老年人的身体可能需要长期的服药治疗，但很容易年老而忘记。我们设计和开发智能药筒，以定点语音向用户提供服药，根据用户的设定自动提取所需药物，同时具有温度检测、报警功能，保证药品在适当的环境中保存。此外，家庭成员可以远程监控家中老年人的用药情况，并通过手机APP提醒他们，从而解决老年人因记忆力丧失而忘记服药的问题，实现老年人的智能医疗。智能药盒可根据用户设置自动提取所需药物，并提示用户定点服药。且能通过APP检测用药情况。

作品说明：

项目创新特色概述

智能药盒能够根据用户的设定自动提取所需药物，定点提示用户服药，且能通过APP检测用药情况。

目的意义：

针对老年人忘记吃药和容易吃错药的问题，设计开发一种能够按时提醒老人吃药的智能药盒，用户可以通过按钮对时间、日期和闹铃进行设置。同时家人可以下载对应的APP，了解老人的用药情况，也可以对药物的食物方法及时间进行设置，从而实现家人对老年人的日常服药以及药物备用情况的实时监控，为我国老年人智能医疗贡献出一份力量。

具体目标：

家人提前在APP上设定好服药时间和药物药量，将药物分类放入智能药盒中，到服药时间之后智能药盒会发出语音模块提示用户服药，并根据用户设定自动提取药物到置药容器中，同时将服药信息与药物存储信息通过无线通信方式及时传送到家人手机上，实现家人对老年人的日常服药以及药物备用情况的实时监控。国内外研究现状分析及评价：

目前国内对智能药盒这方面的研究甚少，市面上出现这类药盒停留在闹钟提醒上，没有任何附加功能，局限性非常大，在提示老人按时吃药方面没有起多大作用，并不能完全起到防止遗忘的作用，仍存在吃错药的可能。而国外的产品虽然功能齐全，但费用相对比较高，而且对于药箱外观设计也是没有起多大作用，没办法大规模推广。因此研究一款体积适当，价格适宜，并且有效地提醒、监督老人吃药、自动派取药品、记录老人取药情况的一种高科技药箱是非常有必要的。

1.药盒硬件
   主要功能模块：
   ①服药提醒：能够按照用户设置的时间准时语音提示用药同时吃药提示灯闪烁；
   ②自动派发药物：能够按照用户设置的时间自动提取派发药物；
   ③用药环境监测：保证药品存储在适宜环境；
   ④附加纠错功能，如断线重连、断点数据保护、远程提醒。
   设计思路：
   采用最新IntoRobot Neutron开源开发板来设计药箱的嵌入式部分。其主要组成有主控单元、时钟单元、检测单元、报警单元、供电单元、上位机等六部分。主控单元由STC90C516RD+单片机模块组成；时间单元由DS1302时钟模块组成，来检测时间信息，检测单元由光敏传感器模块、重力传感器和DS18B20时钟组成，分别检测用药情况、药品数量和环境温度；报警单元由蜂鸣器模块和CSM短信模块组成，分别进行现场的声音报警提示与信息报警提示；供电单元提供系统所需电力；上位机软件通过RS232接口与主控单元进行通信。

2.智能药盒APP的设计
   主要功能模块：
   ①设置用药时间；
   ②设置用药名称和用药剂量；
   ③接收服务器传来的用户用药情况；
   ④显示药量情况；
   ⑤显示药品存储环境情况。
   设计思路：
   从需求调研分析、摘要设计、详细设计、编码、测试、验收这些步骤入手。采用Android开发软件、GitHub开源社区以及网上的软件包装功能从而实现对软件的开发。

   3.服务器端：
   设计思路：主要包括数据库和应用程序，数据库主要是对老人的取药状态，药品环境存储状态、用药情况进行设计。药盒端可以通过网络从远端数据库获取信息，并将信息存在内flash中，药盒也可以将信息发送给内部应用程序存储在数据库中；应用程序主要实访问数据可，与智能药盒端连接通信，将接收到的数据进行处理，实现返回回复等功能。

   4.手机APP与智能药盒硬件的通讯
   设计思路：
   网络是整个智能药盒的核心部分，就像纽带一样将服务器与智能药盒连通在一起，不间断的传输数据，通讯的稳定直接影响着整个系统的性能，所以我们采用有线网和无线网相结合的方式，有线网采用以太网，使用NC28J60芯片，这个芯片自带一个SPI接口，而且兼容IEEE802.3协议；而wifi选用低成本、低功耗的串口转wifi模块。
   此外智能药盒建立完善的物联系统，由MCU（设备）、云端服务器、APP三个节点构成双向闭环结构，设备可以通过家中的wifi将用药情况、用药环境等信息传到云端服务器上。手机app通过机智云服务器观察wifi上传的监控情况。该物联系统的每个节点均具有指令、控制、上传、反馈等功能，用户只需通过APP就可以完成设置、控制、管理、监控等任务。并且可以实时进行数据交换，用户可以随时监控设备的实时状态，指令实时生效。

国外智能药盒设计案例
   智能药盒的应用可以往医院、养老院、大型社区发展，统一进行管理，甚至可以根据不同的人群需求设计有针对性的功能的智能药盒，具有很好的市场前景。

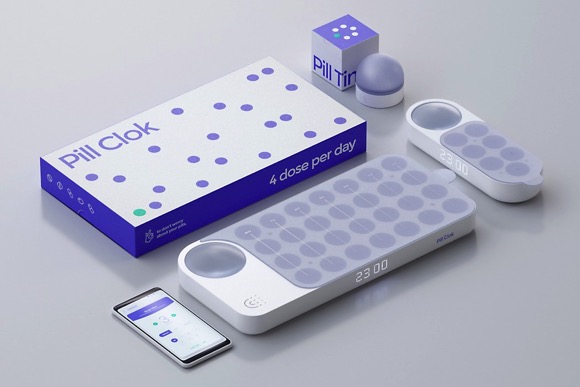

Fabián Vadillo智能药盒设计，不用担心忘记吃药

老人智能药盒设计及开发

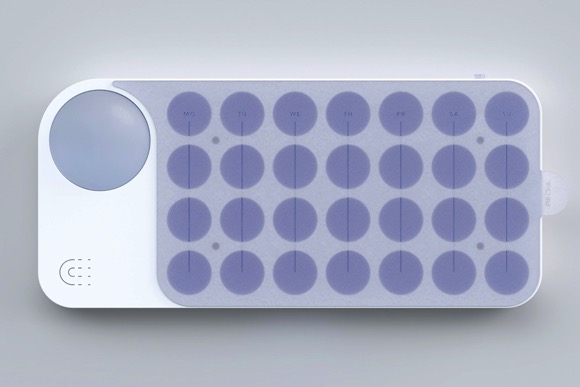

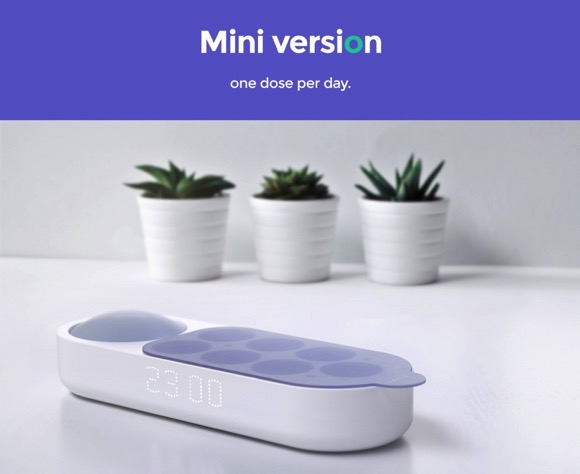

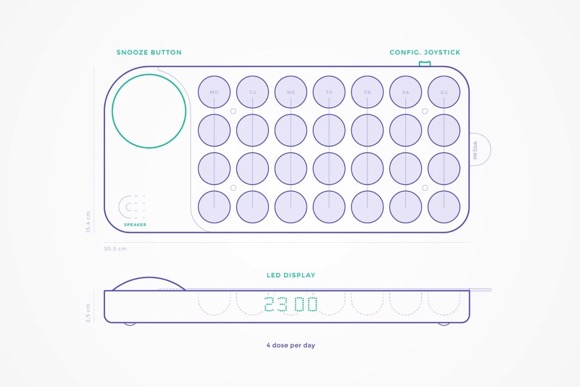

如果你患有例如高血压等需要按时服药的慢性疾病，那么如何才能确保自己不会因为忘记吃药而造成不好的影响呢？Fabián Vadillo设计的这款智能药盒能够根据你设定的时间周期来提醒你按时服药，比如灯光闪烁和蜂鸣声，从此再也不用担心忘记吃药的事情发生了。

老人智能药盒设计及开发

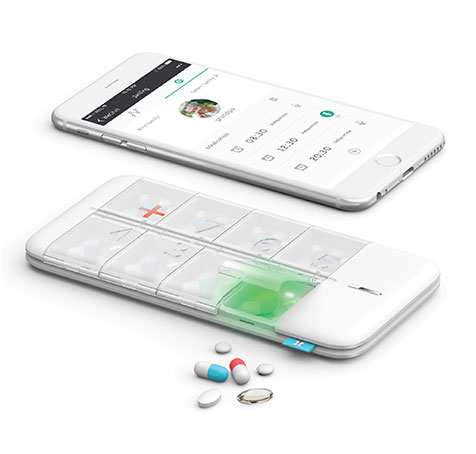

可一周使用的智能药盒设计，帮助老年人记住吃药

老人智能药盒设计及开发

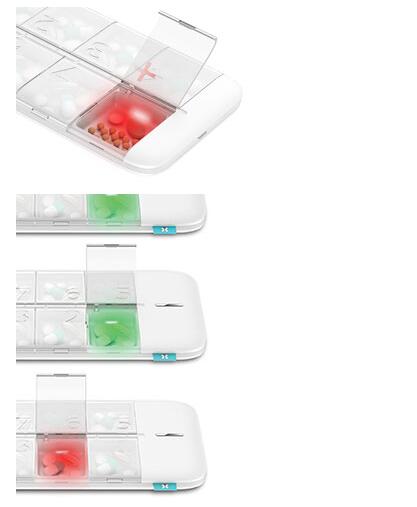

这款智能药盒看上去就是个有7个格子的大盒子，每个格子可以放上一天的药片，7个格子刚好能覆盖一周7天。然后，既然是智能药盒，那么它当然拥有牛逼的监测和提醒功能，如果你忘吃了，对应那天的格子会以声音、光亮和震动等方式进行提醒，甚至，如果你吃错了，它也能及时地进行提醒。而所有的这些功能，都能通过蓝牙同步到手机上，再通过手机同步到云端，形成一个详细的健康记录——这名老年人吃了些什么药？都是怎么吃的？有没有忘记过？所有的这些记录，将为医生提供最棒的用药参考。

老人智能药盒设计及开发

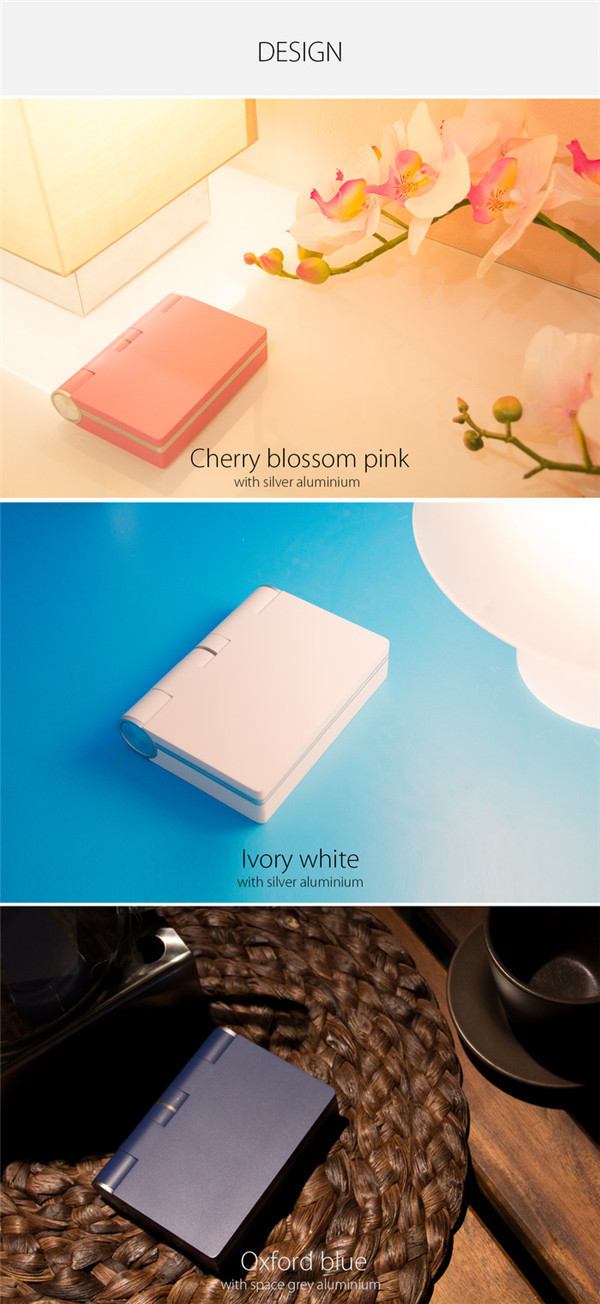

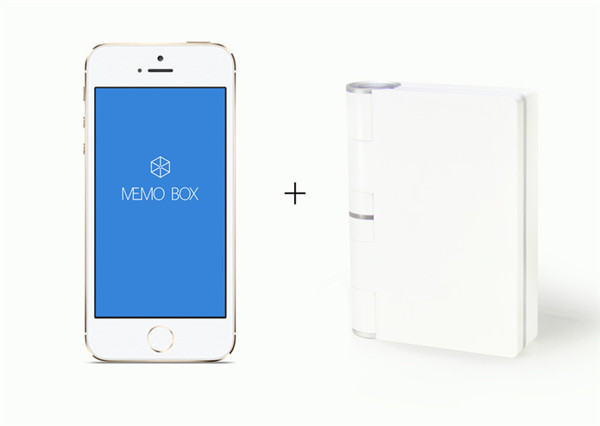

Memo Box智能药盒设计，温柔提醒你按时吃药

老人智能药盒设计及开发

智能药盒通过 Android 或 iOS 的 app 和手机联系在一起, 服药过程出现异常时会通过手机提醒你。比如，干脆就逗比得没带药盒的情况。它会追踪你服药的时间。如果你在规定时间之前的时候服用了，它的脑子会开始运转，调整计划时间，原先设好的闹铃就机智地不响了。如果你重复服药，药盒也会拉响红色警报提醒你哈，你之前什么什么时候已经服过药，你确定还吃吗？

老人智能药盒设计及开发
