3d打印设计

2019-06-19 10:43:21 阅读 10498次 0 标签: 3D设计 作者: 陈先生12121

传统式做3D设计方案的制造行业,打比方动漫设计或是建筑规划设计,设计方案时大部分只必须考虑到3D实体模型的外型,以至于能够忽视物理学全球。绝大部分的情景和物块只是包括了看得见的网格图,物块由片和线组成,不用是相连接着的。

3D模型必需是水密的

水密,watertight,也可以通俗的说是“封闭的”或“不漏水的”。水密的意思是3D模型必需是一个边界完整的整体,如果模型有漏洞,打印机没有办法辨认边界,则不能打印。您可以借助一些软件来检查您的模型是否存在这样的问题。


3d打印设计


 3D模型必需为流形(manifold)

流形(manifold)是数学里的一个概念,您可以想象一个流水的曲面的,不存在线和片的概念,由面和体构成。简单来看,如果一个3D模型中存在多个面共享一条边,那么它就是非流形的(non-manifold)。


3d打印设计

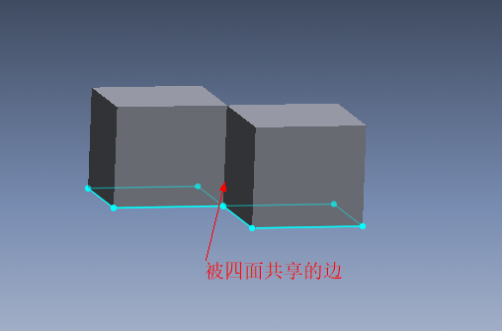

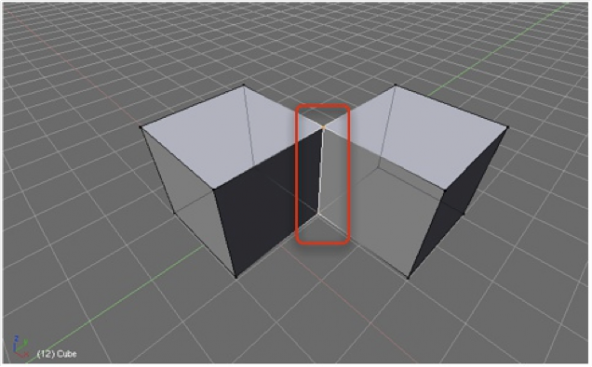

两个立方体公用一条边,换言之,此边为四个面共享。免费软件Blender有一个功能用来判断3D模型是否有非流形(non-manifold)区域-我们可以在Blender展示下,如图所示:


3d打印设计

显示:

3d打印设计


其他的一些3D软件应该也有类似的功能。

1. 3D模型的最大尺寸和最小壳厚尺寸,就算最好的3d打印机,也不能打印无限大的物品,对于大量设计师,特别是艺术类的,有时候在最开始并没有考虑打印尺寸。对于尺寸的确认,需要越早越好,太大可能涉及到拆件,太小有可能会丢失打印细节;


壳厚,这应该是3D打印最常见的一个错误了。3D打印是靠层层叠加来制作物品;如果一个3D文件没有壳厚,都是片、线,3D打印机没有办法知道层厚是多少,也就没法打印了。对于我们来说,一般也会对壳厚有要求,这个要求可能会比打印的工艺极限稍微保守一点,以降低物品在运输和清理过程中别损坏的几率;


3D模型最大尺寸和壳厚跟您要使用的3D打印工艺和材料有关系。一般来讲较大尺寸的模型最薄壳厚不要低于1mm。不然易碎,且易发生形变。


2. 法向一致

法线是用来区分内外平面,这对打印机很重要,否则3D打印机没有办法识别模型的边界。3d模型中所有的面上的法向需要指向一个正确的方向。如果你的模型中包含了互相矛盾的法向,3D打印机就不能够判断出是模型的内部还是外部。


3.合并重复交叉的部分

交叉面会造成重合的体积,这个首先会造成体积计算的不准确,多算体积,另外也会让定位面的朝向出问题。因此交叉重合面必需得进行合并;


4.最小间隙最小间隙是指两个壳厚间的最小距离,这还是跟3D打印机的物理极限有关系,如果最小间隙小于3D打印的打印极限,两个壁会合成一个导致区分不出来或者会有支撑或者残留物去不出来。如果想一次性打印成功能活动的物品或者关节物品,关节处或连接处需要有0.6mm的缝隙来预留间隙。7.其他


可打印的3D文件还应遵守以下这些规则或建议:

1、如果只需要看外观,则能做掏空的尽量做掏空的,能有些节约费用;

2、要注意一次成型尺寸,如果模型大于3D打印设备最大成型尺寸,有时需要进行拆分打印。

3、价格和尺寸的关系近乎于3次方关系,所以尺寸越大,价格越高,并且增长速度非常快!

4、悬臂结构的,应该让悬臂结构粗些,防止打印过程中变形。

5、弧度较大的物件,例如圆柱体,如果使用透明材料打印,透彻程度会不如平面物体。

6、表面最小细节不要小于0.2mm

7、不要有小于1.2mm的细线

8、打印物品要摆放整齐

服装设计3d打印案例

随着中国服装产业的转型,设计创新力已成为决定一国时尚产业竞争力的核心要素;再加上现在3D打印从涉及领域的不断扩展,到使用材料的不断创新,越来越多的设计师使用3D打印来进行服装设计。

尽管受材料局限,3D打印出的服装面料服用性较差,色彩也远不如传统面料丰富,然而它却能给设计师带来无限的造型创意灵感。随着科技的发展,一旦材料发生变革,3D打印或将给整个服装设计与制造行业,甚至艺术教育行业带来颠覆性变革。


3D打印极大丰富了设计理念

近年来,越来越多的设计师尝试将3D打印应用于服装设计领域。

目前3D打印已经应用于服饰配件的制作,如纽扣、拉链,以及帽子、首饰等,“目前来讲3D打印的材料和技术还没有达到接近和超越现有服装面料的程度。常规的服装面料与人的关系是相对稳定的,我认为以当前的技术研究出一种3D打印材料来取代常用面料是不太可能的。但是3D打印技术的出现已经给我们的观念带来了很大的启发,尤其是增材设计理念。作为一种技术和思考方式,未来有可能打印出丝绸、棉的材质,或者对传统面料做一种增材设计,以棉为主,或者棉与其他材质混合,未来会有这样的趋势。”
