　　你是否也曾在调试时发现，精心计算和仿真的陷波器，其实际中心频率却与设计值存在显著偏差?这并非个例，而是许多工程师在射频陷波器电路设计道路上必遇的“拦路虎”。频率偏移不仅会导致干扰抑制失效，更可能影响整个系统的性能。本文将直击这一核心痛点，基于大量实测案例，深度剖析导致频率偏移的三大隐匿元凶，并提供一套从理论到实践、可立即上手的精准调试解决方案，助你攻克这一经典难题。

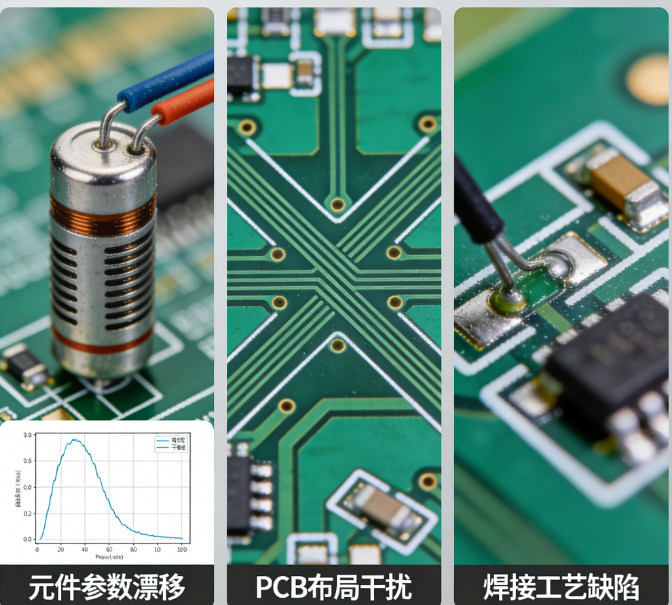

　　中心频率偏移的三大根本原因剖析

　　中心频率偏移绝非偶然，其背后是物理规律与工程实现之间微妙的博弈。以下是经过大量项目验证的三大主要原因：

　　原因一：寄生参数与分布效应的“隐形之手”

　　这是最普遍且最容易被低估的原因。在 GHz 级别的射频领域，任何一段导线、一个焊盘甚至一个过孔都不再是理想的电气连接，它们会引入感性和容性的寄生参数，从而显著改变谐振回路的等效 L、C 值。

　　具体表现：

　　PCB走线电感：连接电感、电容元件的微带线自身具有串联电感。尤其当走线较长、较窄时，该电感不可忽略，会与设计电感串联，导致总电感量增大，从而使实际谐振频率低于设计频率。f_actual = 1 / (2π√(L_design + L_parasitic)*C)

　　焊盘与元件封装电容：贴片电容两端的焊盘之间会形成并联寄生电容。同样，电感线圈的匝间、层间也存在分布电容。这些并联电容会与设计电容叠加，导致总电容量增大，同样使频率降低。

　　接地回路电感：谐振回路接地路径不理想(如用过孔连接底层地平面)，会引入额外的接地电感，严重影响串联谐振型陷波器的性能。

　　原因二：元件标称值与实际值的“信任危机”

　　我们常默认采购的贴片电感电容值就是标称值，但在射频频段，元件的性能极其复杂。

　　具体表现：

　　元件的自谐振频率(SRF)：这是射频设计中最关键的参数。一个标称10nH的电感，其SRF可能只有2GHz。当工作频率接近甚至超过SRF时，电感会呈现容性，其有效电感量会剧烈变化，导致频率严重偏移。必须选择SRF远高于工作频率的元件。

　　容值与感值的频率依赖性：尤其是MLCC电容，其介电材料(如X7R， Y5V)的介电常数会随频率和偏压变化，导致实际容值偏离标称值。高Q射频电感的值也会随频率略有变化。

　　制造公差：尽管是1%或5%精度的元件，公差叠加也会带来可观的频率误差。例如，一个由电感和电容构成的谐振电路，其频率误差大致是电感公差与电容公差之和的一半。

射频陷波器电路设计中，中心频率总是偏移？资深工程师揭秘3大根本原因与精准调试方法

　　原因三：PCB材料与加工工艺的“水土不服”

　　你的仿真模型是否精确反映了实际的物理世界?介质基板的属性和加工精度是另一大变量。

　　具体表现：

　　介电常数(Dk)的波动与频率依赖性：所有PCB板材(如FR4、Rogers系列)的介电常数都不是一个绝对恒定的值。它随频率变化(色散效应)，且同一品牌不同批次、甚至同一板材不同位置都可能存在波动。例如，FR4的Dk在1GHz下约为4.3，但在10GHz时可能变化到4.0。对于微带线谐振器而言，这直接改变了其电长度，导致频率偏移。

　　加工误差：线宽、线间距的蚀刻精度，以及介质层厚度的控制偏差，都会改变传输线的特性阻抗和电长度。特别是对于发夹型、交指型等分布参数陷波器，这些几何尺寸的微小变化会被放大为显著的频率误差。

　　表面处理与铜箔粗糙度：不同的表面处理(如沉金、喷锡)会轻微影响微带线的有效宽度和损耗。在高频下，铜箔粗糙度会增加导体损耗，并轻微影响传播速度。

　　三种精准调试与解决方案

　　诊断出病因后，我们需要一套系统性的“治疗”方案。以下三种方法从预防到修正，层层递进。

射频陷波器电路设计中，中心频率总是偏移？资深工程师揭秘3大根本原因与精准调试方法

　　解决方案一：设计阶段的前瞻性建模与补偿(治本之策)

　　在图纸阶段就将偏移因素考虑进去，是最高效的方法。

　　在仿真中主动引入寄生参数：

　　不要只进行理想原理图仿真。在ADS、AWR等软件中，使用“微带线(MLIN)”、“过孔(VIA)”等元件模型替代理想的连线。

　　为关键的电感、电容元件创建或调用包含封装寄生效应(如焊盘电容、引线电感)的模型。许多知名元件供应商(如Murata, TDK)都提供精确的S参数模型文件。

　　实战技巧：可以在仿真中先进行“理想电路”设计，得到L、C初值。然后搭建包含寄生参数的“实际电路”模型，通过参数扫描或优化功能，反向调整L、C的设计值，使得“实际电路”的谐振频率达到目标值。例如，你可能需要将一个理想计算为10nH的电感，在设计中指定为9nH，以补偿焊盘带来的并联电容。

　　严格依据SRF和Q值选择元件：

　　选择电感时，确保其SRF至少是工作频率的 3-5倍以上。优先选用高频铁氧体或空芯绕线电感。

　　选择电容时，优先选用高频特性稳定、低损耗的介质材料，如C0G/NP0。避免在谐振回路中使用Dk随电压变化大的Y5V材料。

　　获取并使用准确的板材参数：

　　向PCB板材供应商索要目标频率点下的精确Dk和损耗因子(Df)测试报告，而非仅凭数据手册的典型值。

　　在设计微带结构时，使用电磁仿真软件(如ADS Momentum, HFSS)基于该实际参数和具体叠层进行仿真，其结果远比基于理想公式的计算可靠。

射频陷波器电路设计中，中心频率总是偏移？资深工程师揭秘3大根本原因与精准调试方法

　　解决方案二：板级调试的“外科手术”式修正(快速验证)

　　当PCB已经制板回来，发现频率偏移时，可以采用以下物理调试方法。

　　“切割与焊接”微调技术(针对微带/分布参数型)：

　　频率偏高：说明谐振器电长度偏短。可以使用导电铜箔胶带，小心地贴在谐振微带线(如发夹结构的臂)上，以增加其等效宽度和电容，从而降低频率。或者，在相邻耦合线间增加贴片电容。

　　频率偏低：说明谐振器电长度偏长。这是最棘手的情况。可以使用精密刀具(如手术刀)在确保不切断导带的前提下，小心翼翼地刮掉微带线边缘少量铜箔，以细微减少线宽，从而提升频率。此操作需极其谨慎，建议在显微镜下进行。

　　LC元件值替换与并联/串联修正(针对集总参数型)：

　　准备一套精细步进值的贴片电感和电容(如1nH步进，0.1pF步进)的样品套件。

　　通过测量，确定偏移方向。若频率偏低，可尝试减小电容值或电感值。可以先通过并联一个小电容来轻微增大总电容(降频)，或串联一个小电感来增大总电感(降频)，观察趋势，然后再决定更换哪个主元件。

　　黄金法则：调试时一次只改变一个变量，并记录每次改变前后的网络分析仪测试结果。

　　解决方案三：引入可调机制与智能化校准(面向量产与高性能)

　　对于要求苛刻或需要适应不同批次工艺误差的产品，可以考虑以下进阶方案。

　　设计可调谐陷波器：

　　将谐振回路中的固定电容，部分或全部替换为变容二极管。

　　通过一个低噪声、精密的直流偏压电路控制变容二极管的容值，从而实现对中心频率的电子调节。

　　此方法不仅能补偿静态误差，还能实现动态频率跟踪，用于对抗温度漂移或抑制频率变化的干扰信号。成本和控制电路复杂度会增加。

　　建立“测试-校准”数据库：

　　对于批量生产，可以统计前几批次产品的频率偏移均值和分布。

　　根据统计数据，在后续批次的设计中，对关键尺寸(如微带线长)或元件标称值进行预补偿。例如，如果统计发现频率普遍偏低50MHz，则可以在新设计中将微带谐振器长度同比缩短一定百分比。

　　这是一种基于数据驱动的设计迭代优化，能有效提升量产一致性。

　　总结：射频陷波器的频率偏移是理论设计与物理实现之间鸿沟的集中体现。成功的射频陷波器电路设计，要求工程师必须具备从电磁理论、元件物理到加工工艺的全局视野。通过前瞻性寄生参数建模、基于SRF的严谨选型，结合板级精密的物理调试，并针对高端应用考量可调谐设计，你就能从被动解决问题的工程师，转变为主动定义性能的设计师，牢牢掌控从仿真到实物的每一个赫兹。记住，在射频世界里，细节即是全部。
