智能家居PCB设计：3大EMC防护策略与4层板低成本优化方案详解

　　引言：智能家居PCB设计的双重挑战

　　在智能家居设备快速普及的今天，PCB设计已从简单的电路连接演变为决定产品成败的关键环节。一款成功的智能家居领域PCB设计不仅需要实现复杂的功能集成——包括Wi-Fi/蓝牙无线通信、传感器数据采集、电源管理及主控处理——更面临着严格的电磁兼容性(EMC)要求与激烈的成本竞争压力。据行业统计，超过40%的智能家居产品上市延迟源于EMC测试不达标，而30%的硬件成本优化空间潜藏在PCB设计阶段。本文将深入解析智能家居PCB设计中的3大核心EMC防护策略，并提供一套完整的4层板低成本优化方案，助力工程师在性能、合规性与成本之间找到最佳平衡点。

　　智能家居PCB的特殊性：为何需要专门设计策略?

　　复杂的工作环境与严苛要求

　　智能家居设备通常部署在以下典型场景中，每种场景都对PCB设计提出独特挑战：

　　高密度无线环境：现代家庭中平均存在15个以上无线设备，2.4GHz频段拥挤不堪

　　多种干扰源共存：家电电机、开关电源、LED驱动器等产生宽频谱干扰

　　长时间连续运行：多数设备需要7×24小时工作，散热与长期可靠性至关重要

　　严格的安规认证：必须通过FCC、CE等认证中的EMC测试项目

　　四类典型智能家居PCB设计场景

　　在深入技术细节前，我们先明确智能家居领域PCB设计的四种典型应用场景，这些场景将贯穿全文的技术讨论：

　　1.无线连接核心板：以ESP32、nRF52840等为核心的Wi-Fi/蓝牙/Zigbee通信模块设计

　　2.多功能传感器板：集成温湿度、光照、运动、空气质量等多传感器的数据采集板

　　3.电源与照明控制板：用于智能开关、调光器、插座等设备的功率控制板

　　4.边缘计算网关板：具备本地处理能力的智能家居中枢设备主板

　　3大EMC防护策略：从源头到路径的全面管控

　　策略一：电源系统的“净地”设计

　　问题分析

　　电源噪声是智能家居设备最常见的EMI(电磁干扰)源。特别是开关电源的快速切换会在电源平面引入高频噪声，这些噪声会通过传导和辐射两种方式影响敏感的射频电路和模拟传感器。

　　具体实施方案

　　分层供电架构

　　输入电源 → π型滤波器 → DC-DC主转换器 → LDO二级稳压 → 敏感电路

　　↓ ↓

　　数字电路电源 RF电路电源

　　电源分割与桥接技术

　　将模拟电源、数字电源、射频电源在电源层物理分割

　　在分割处使用0Ω电阻或磁珠进行“桥接”，提供直流通路同时阻断高频噪声

　　对Wi-Fi/蓝牙模块采用独立LDO供电，与数字核心电源完全隔离

　　去耦电容的优化布局

　　每个电源引脚配置“大+中+小”三级去耦电容(如100μF + 100nF + 1nF)

　　小容量电容必须尽可能靠近芯片引脚(<3mm)

　　使用多个过孔连接电容到电源平面，降低回路电感

　　案例：智能开关电源板设计

　　在200W智能调光开关设计中，通过采用上述方案，在EN55022 Class B辐射测试中，30-300MHz频段的辐射值降低了12dB，一次性通过认证测试。

　　策略二：高速信号与射频电路的“隔离”布局

　　问题分析

　　智能家居设备中，高速数字信号(如CPU时钟、内存总线)与射频电路(2.4GHz Wi-Fi)极易相互干扰。数字信号的谐波可能落在射频接收频段，导致接收灵敏度下降。

　　具体实施方案

　　物理分区原则

　　┌─────────────────────────────────────┐

　　│ PCB顶层布局规划 │

　　├─────────────────────────────────────┤

　　│ [电源接口] [数字处理区] [隔离带] [射频区] │

　　│ │ │ │ │

　　│ └─────≦20mm─────┘ │

　　└─────────────────────────────────────┘

　　射频电路的“孤岛”设计

　　为射频模块设计独立的接地铜皮，并通过单一接地点与主地连接

　　在射频区域周围布置接地过孔“围栏”，孔间距小于λ/20(2.4GHz时约6mm)

　　射频走线避免经过数字区域，若必须交叉，则在相邻层使用地平面屏蔽

　　时钟信号的特别处理

　　主时钟电路使用独立的地平面区域

　　时钟线采用包地处理，两侧并行地线，每λ/10长度添加接地过孔

　　时钟驱动端串联22-33Ω电阻，减少谐波分量

　　案例：多功能传感器板设计

　　在集成PIR运动传感器和Wi-Fi通信的PCB上，通过将32.768kHz时钟电路与2.4GHz射频天线分区布局，Wi-Fi接收灵敏度改善了5dB，有效通信距离提升40%。

　　策略三：接口与天线的“防护”设计

　　问题分析

　　外部接口(USB、电源插座、传感器接口)和天线是电磁干扰进出设备的主要通道。特别是长导线连接的传感器(如门窗磁传感器)可能成为高效的天线，辐射或接收干扰。

　　具体实施方案

　　接口电路的EMC增强设计

　　外部信号 → TVS管 → 共模扼流圈 → RC滤波器 → 芯片引脚

　　↓ ↓ ↓

　　接地 接机壳地 接信号地

　　天线的优化布局与阻抗匹配

　　天线周围10mm范围内禁止放置金属元件和走线

　　确保天线参考地平面完整，避免分割

　　使用π型或T型匹配网络微调天线阻抗，建议预留0Ω电阻位置

　　屏蔽技术的恰当应用

　　对特别敏感的电路(如蓝牙接收前端)使用局部屏蔽罩

　　屏蔽罩必须通过多点(至少每边3点)与地层良好连接

　　预留测试点，便于生产测试时测量关键信号

　　案例：边缘计算网关板设计

　　在四核ARM网关设计中，通过在每个以太网口和USB口实施完整的防护电路，在EFT(电快速瞬变脉冲群)测试中，系统死机率从80%降至0.5%以下。

　　4层板低成本优化方案：实现性能与成本的最佳平衡

　　为何选择4层板?

　　对于大多数智能家居PCB设计，4层板在成本与性能间提供了最佳平衡：

　　相比2层板：拥有完整的地平面和电源平面，EMC性能提升明显

　　相比6层板：成本降低30-40%，仍能满足绝大多数应用需求

　　布局密度：支持0.5mm pitch BGA封装，满足主流处理器要求

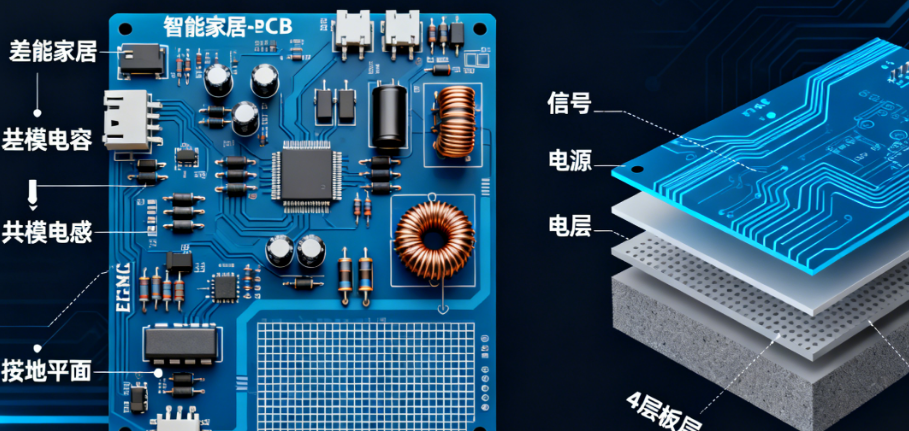

　　4层板叠层结构优化

　　标准低成本叠层方案

　　层序 厚度 材质 功能 成本指数

　　Top 0.5oz铜 FR-4 0.2mm 信号层 1.0

　　内1 1oz铜 FR-4 0.4mm 地平面(GND) 1.1

　　内2 1oz铜 FR-4 0.4mm 电源平面(PWR) 1.1

　　Bottom 0.5oz铜 FR-4 0.2mm 信号层 1.0

　　总厚度：1.2mm (±10%)

　　关键优化点

　　核心板厚选择：使用0.4mm核心板代替传统的0.5mm，材料成本降低8%

　　铜厚差异化：信号层使用0.5oz铜，电源层使用1oz铜，平衡载流能力与成本

　　介电常数匹配：确保所有FR-4板材介电常数一致(εr=4.2-4.5)，避免阻抗突变

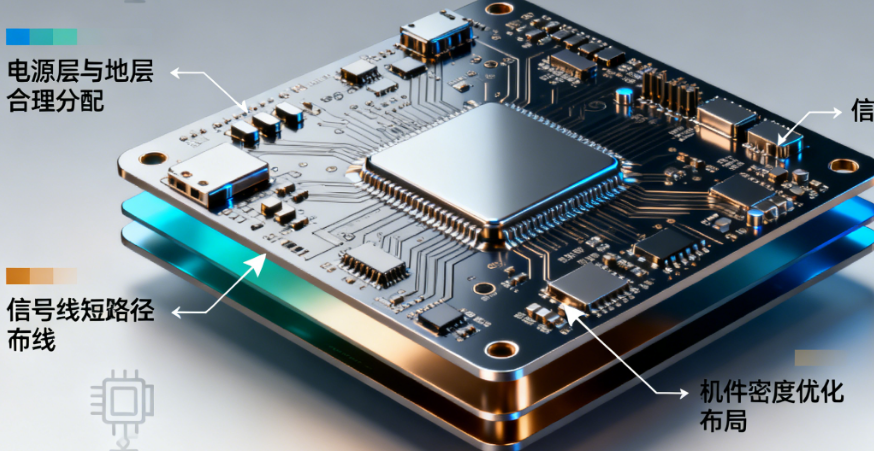

　　布局与布线的成本优化技巧

　　1. 元器件布局优化

　　集中化布局：将功能相关器件集中布置，减少布线长度

　　标准化封装：尽可能使用0603及以上尺寸的阻容，降低贴片成本

　　工艺边优化：将拼版工艺边宽度从5mm降至3mm，板材利用率提升6%

　　2. 布线策略优化

　　原始方案 优化方案

　　┌─────────────┐ ┌─────────────┐

　　│ 大量过孔 │ │ 过孔共享 │

　　│ 长距离布线 │ → │ 最短路径 │

　　│ 手动绕等长 │ │ 自动优化 │

　　└─────────────┘ └─────────────┘

　　过孔共享：多个器件共用过孔，减少过孔数量30%

　　布线层分配：高速信号在顶层，低速信号在底层，减少换层

　　等长布线自动化：使用EDA软件的自动等长功能，减少设计时间

　　3. 测试与可制造性优化

　　测试点合并：将功能测试与ICT测试点合并，减少专用测试点

　　钢网优化：使用阶梯钢网，对QFN等封装内引脚使用更薄锡膏

　　拼版设计：采用阴阳拼版，板材利用率从85%提升至92%

　　成本效益量化分析

　　以每月10k产量的智能插座PCB为例：

　　项目 传统设计 优化设计 节省

　　板材成本 ¥8,500 ¥7,300 ¥1,200 (14%)

　　贴片点数 1,200点 980点 220点 (18%)

　　过孔数量 4,500个 3,200个 1,300个 (29%)

　　一次通过率 85% 96% 减少返工

　　月总成本 ¥125,000 ¥102,000 ¥23,000 (18%)

　　不同类型智能家居PCB的设计要点总结

　　1. 无线连接核心板

　　重点：射频性能与功耗

　　EMC要点：天线隔离、射频电源滤波

　　成本优化：使用4层板，优化阻抗控制线宽

　　2. 多功能传感器板

　　重点：信号完整性与噪声抑制

　　EMC要点：传感器信号屏蔽、低速数字滤波

　　成本优化：模拟与数字分区，减少屏蔽罩使用

　　3. 电源与照明控制板

　　重点：散热与安规隔离

　　EMC要点：开关噪声抑制、隔离设计

　　成本优化：优化散热设计，减少散热片尺寸

　　4. 边缘计算网关板

　　重点：高速信号完整性与系统稳定性

　　EMC要点：多层地平面、接口防护

　　成本优化：6层板降为4层板的关键信号分析

　　设计检查清单

　　在完成智能家居PCB设计后，请对照此清单进行检查：

　　EMC设计检查项

　　每个电源入口是否有π型滤波器?

　　射频模块是否独立供电并有完整地平面?

　　时钟电路是否有包地处理?

　　外部接口是否有防护电路?

　　天线区域是否净空?

　　成本优化检查项

　　是否可以使用更小尺寸的阻容(但不大规模使用0402)?

　　过孔数量是否超过芯片引脚数的1.5倍?

　　是否有多余的测试点?

　　拼版利用率是否超过90%?

　　是否可以使用更便宜的板材型号?

　　常见问题解答

　　Q1：4层板能否支持Wi-Fi 6等高吞吐量应用?

　　A：对于大多数智能家居应用，4层板完全足够。关键是在设计时确保射频走线有连续参考平面，并做好阻抗控制(50Ω单端，100Ω差分)。对于吞吐量超过1Gbps的应用，建议对关键差分对进行3D电磁场仿真验证。

　　Q2：如何平衡EMC防护与成本?

　　A：采用“分级防护”策略。一级防护(必需)：良好接地、电源滤波;二级防护(推荐)：接口防护、时钟包地;三级防护(可选)：屏蔽罩、专用滤波芯片。先通过一级防护测试，不达标再逐步增加防护措施。

　　Q3：小批量生产时，4层板是否仍然经济?

　　A：是的。虽然4层板工程费高于2层板，但考虑到EMC测试通过率提高、返工减少，总成本通常更低。小批量时可以选择标准厚度的板材，避免特殊规格以降低成本。

　　Q4：是否有开源工具可用于此类设计分析?

　　A：KiCad结合其3D Viewer和基本的SI分析工具已能满足多数需求。对于更复杂的分析，可考虑Qucs-S用于电路仿真，OpenEMS用于电磁场仿真(学习曲线较陡)。

　　结论

　　智能家居领域PCB设计是一项需要同时考虑技术性能、法规合规与商业成本的系统工程。通过实施3大EMC防护策略——电源系统的“净地”设计、高速信号的“隔离”布局、接口天线的“防护”电路，设计师可以从源头控制电磁干扰，大幅提高产品的一次性通过率。

　　而4层板低成本优化方案则证明，优秀的设计不是不计成本的堆砌，而是精密的计算与平衡。通过叠层优化、布局创新、制造性设计等综合手段，完全可以在不牺牲性能的前提下，实现15-20%的成本节约。

　　在智能家居市场竞争日益激烈的今天，那些能够将复杂EMC知识与成本控制艺术完美结合的PCB设计师，将成为企业最宝贵的资产。无论是无线连接核心板、多功能传感器板，还是电源控制板与边缘网关，本文提供的策略与方案都提供了实用的实施路径。记住，最好的设计永远是性能、成本与可靠性的最佳平衡点。
