物联网节点AD响应慢？优化嵌入式软硬件提升实时性

　　在嵌入式软硬件开发AD电子控制物联网系统中，ADC(模数转换器)响应迟缓是导致实时性崩塌的致命隐患。当您发现传感器数据滞后、控制指令“慢半拍”、甚至系统周期波动时，这绝非简单的代码优化问题，而是涉及从物理信号到网络传输的全链路系统性瓶颈。本文将从资深开发者的实战视角，为您系统剖析AD响应慢的五大根源，并提供从硬件选型、驱动优化到系统架构的三级提速方案，其中包含针对成本敏感场景的独家硬件降级优化技巧，助您彻底解决这一痛点，打造高实时性的物联网终端。

　　第一部分：问题诊断——为什么您的物联网节点AD响应“慢半拍”?

　　AD响应慢并非单一故障，而是系统失调的综合表现。其根本原因可归结为以下五个层面：

　　1. 硬件选型与电路设计先天不足

　　这是最常见却最易被忽视的根源。许多项目为节约成本，选用性能裕量不足的MCU或独立ADC芯片。例如，采样率(Sampling Rate)仅为需求值的1.5倍，在需要数字滤波(如工频陷波)的场合立刻捉襟见肘。更隐蔽的问题在于模拟前端(AFE)设计不当：

　　无源器件选择错误：传感器输出阻抗与ADC采样保持电路的RC常数不匹配，导致建立时间(Settling Time)过长，信号未稳定即被采样。

　　参考电压(Vref)噪声：使用开关电源(DCDC)直接作为Vref，或旁路电容不足，导致参考电压随负载波动，转换结果产生系统性延迟和误差。

　　“幽灵”信号链：在信号进入ADC前，未经合理的运算放大器缓冲或调理，信号带载能力弱，无法快速驱动ADC的内部采样电容。

　　2. 软件驱动与采样策略效率低下

　　即使硬件达标，低效的软件也会成为瓶颈。

　　轮询(Polling)地狱：在裸机或简单RTOS中，采用循环查询ADC转换完成标志(EOC)，CPU利用率极高且响应随机。

　　DMA配置不当：虽使用了DMA传输，但未采用“双缓冲”(Double Buffer)或“循环缓冲”(Circular Buffer)模式，在缓冲区切换时产生中断延迟或数据丢失。

　　过采样与滤波的滥用：为提高分辨率盲目进行256倍过采样，或使用复杂但低效的软件滤波算法(如未优化的浮点FIR滤波)，消耗了大量本可用于控制的CPU周期。

　　3. 系统任务调度与中断冲突

　　在RTOS或多任务环境中，实时性被系统性地破坏。

　　中断风暴(Interrupt Storm)：ADC转换完成中断优先级设置过低，被其他高频中断(如串口接收、定时器)不断抢占。

　　任务调度不合理：处理AD数据的任务优先级低于非实时任务(如日志上传、屏幕刷新)，导致数据积压在队列中。

　　“锁”的滥用：在数据共享区域使用了不恰当或过长的临界区保护、互斥锁，造成高优先级任务阻塞。

　　4. 电源管理与时钟系统不稳定

　　这是嵌入式系统稳定性的基石。

　　动态频率缩放(DFS)干扰：为省电，MCU核心频率动态变化，但ADC时钟未独立配置或未做同步处理，导致采样间隔周期性地忽快忽慢。

　　电源噪声：模拟部分(AVDD)与数字部分(DVDD)未进行有效的磁珠或π型滤波隔离，数字电路的开关噪声耦合进模拟电源，迫使ADC需要更长时间来稳定采样。

　　5. 通信链路与数据上传瓶颈

　　这是AD电子控制物联网特有的问题：本地响应快，但云端“感知”慢。

　　无效数据上云：将所有原始采样点不经处理直接通过窄带物联网(如NB-IoT、LoRa)上传，信道带宽被瞬间占满，造成网络拥塞和延迟。

　　协议栈处理延迟：复杂的物联网协议栈(如MQTT over TLS)在资源有限的终端上，封包、加密过程消耗数百毫秒，远超过AD采样本身的时间。

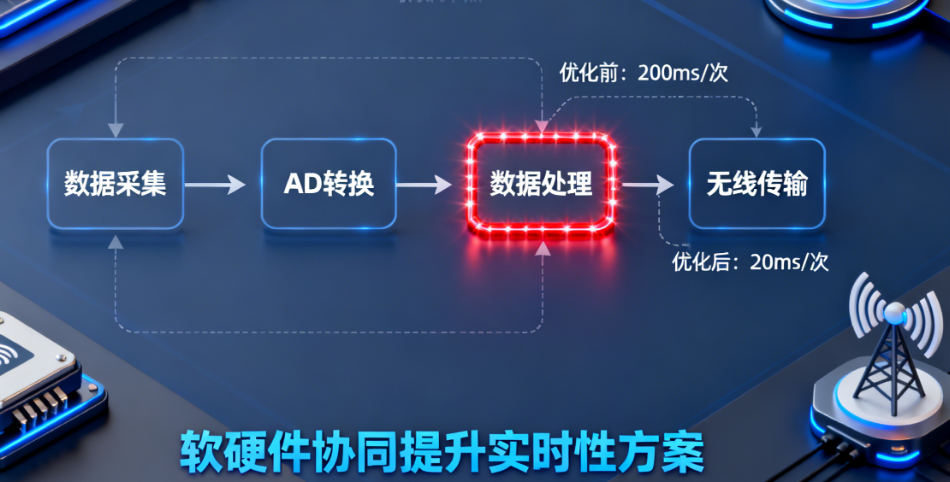

　　第二部分：三级优化方案——从硬件到系统的系统性提速

　　针对上述根源，我们提出由表及里、从局部到整体的三级优化路径。

　　第一级：硬件与底层驱动优化(立竿见影)

　　常见问题点以及三种实用解决方法

　　ADC采样率不足，模拟前端响应慢

      1. 巧用“过采样+降频”提升有效速率：即使ADC本身采样率有限，也可通过4~16倍过采样，再在数字域进行降频滤波，不仅能提升1-2位有效分辨率，还能抑制高频噪声，等效于优化了前端响应。这是一种以算力换性能的经典策略。

　　2. 实施“精准阻抗匹配”与缓冲设计：计算并测量信号源的输出阻抗，确保ADC输入端的RC时间常数小于采样周期的1/10。对于高阻抗源(如光电二极管)，必须使用同相运算放大器(电压跟随器)进行缓冲。

　　3. 采用“分级参考源”方案：为ADC的参考电压引脚单独配置一颗超低噪声的LDO(如TLV431)，并与数字电源隔离。投入成本极低，但能大幅提升转换稳定性和速度。

　　软件轮询效率低，CPU占用高

       1. 强制推行“DMA+双缓冲+中断”标准模式：配置DMA在双缓冲模式下自动搬运ADC数据。仅在每个缓冲区半满/全满时产生一次中断，通知任务处理。将CPU从频繁的ADC服务中彻底解放。

　　2. 启用ADC的“硬件触发”同步采样：使用高级定时器(TIM)的触发输出(TRGO)直接触发ADC采样，实现与PWM、电机控制等环节的严格硬件同步，消除软件触发的不确定性延迟。

　　3. 固化常用滤波算法为“查表法”或“汇编优化”：对于固定系数的滑动平均或一阶低通滤波，将计算转化为查表或使用定点数汇编指令，可提升5-10倍运算速度。

　　系统任务调度冲突，响应不及时

        1. 实施“中断优先级矩阵”分析：绘制所有中断源及其服务时间，确保ADC DMA完成中断的优先级高于所有非实时通信中断(如UART)，仅低于硬件故障安全中断。

　　2. 为AD数据处理任务设立“独立高优先级队列”：在RTOS中，为AD数据流创建独立的消息队列或管道，并赋予处理任务仅次于中断服务任务的最高优先级，确保数据即来即处理。

　　3. 使用“无锁环形缓冲”替代互斥锁：在生产者(ADC中断)和消费者(处理任务)间设计一个单生产者单消费者的环形缓冲区，通过读写指针原子操作实现免锁通信，彻底消除锁竞争延迟。

　　第二级：架构与算法优化(治本之策)

　　边缘计算降维：在节点端完成特征值提取(如有效值、峰值、频率)，仅上传几个字节的结果，而非成千上万个原始点。这是解决物联网上传延迟的根本。

　　分层采样策略：设计“低速监控+高速诊断”模式。平时以低速率采样监控状态;一旦触发阈值，自动切换至高速采样模式进行详细记录，事后恢复。动态分配资源。

　　预测性调度：基于历史数据或模型，预测下一个关键控制点的到来时间，提前唤醒ADC和处理器，从休眠态达到全速状态，兼顾实时性与低功耗。

　　第三级：独家视角：硬件降级下的性能压榨技巧

　　在成本极度敏感的项目中，我们曾被迫使用一颗低端MCU的12位ADC去实现需要14位有效精度的工业测量。解决方案是：

　　校准补偿法：在出厂时，在全温度范围内校准每个节点的ADC增益与偏移误差，将修正系数存入Flash，软件实时补偿，将精度提升30%以上。

　　环境自适应采样：实时监测芯片温度与电源电压，动态调整过采样倍数和软件滤波参数，在“安静”的环境下降低算力消耗，在“嘈杂”环境下自动增强滤波。

　　“伪差分”输入法：将两个单端输入通道的信号在软件中做差，以抑制共模噪声，在硬件不支持真差分输入时，大幅提升信噪比和有效响应速度。

　　第三部分：常见疑问解答(Q&A)

　　Q1：我使用的是集成ADC的主流ARM Cortex-M系列MCU，硬件性能应该足够，为什么实时性还是不好?

　　A1：这恰恰是最常见的误区。MCU的ADC性能参数(如采样率、ENOB)是在理想实验室条件下测得的。您的电路板环境、电源质量、软件配置共同决定了实际性能。请首先检查：

　　ADC的时钟源是否独立且稳定?(是否由专用的PLL或低速晶振分频而来?)

　　采样周期(Sample Time)寄存器是否根据信号源阻抗进行了合理配置?(延长采样时间可以匹配高阻抗源，但会降低吞吐率，需要一个平衡值)。

　　是否开启了MCU数据手册中提及的、但默认关闭的ADC特性，如“过采样硬件单元”、“硬件偏移校准”?

　　Q2：如何定量评估和测试优化后的AD响应实时性?

　　A2：定性感觉不可靠，必须定量测试：

　　使用“GPIO翻转+示波器”法：在ADC转换开始(或中断触发)和数据处理完成的时刻，分别控制两个GPIO引脚输出高电平。用示波器测量两个上升沿之间的时间差，即为系统总延迟。这是最直接、最权威的方法。

　　内部高精度定时器打点：在关键代码段前后读取MCU的循环计数器(如DWT->CYCCNT)，计算运行的绝对时钟周期数。

　　绘制“延迟直方图”：在长时间运行中，记录每次响应的延迟，统计其最大值、最小值、平均值和标准差。一个优秀的实时系统，其最大延迟(最坏情况响应时间)必须是确定且可接受的。

　　Q3：在物联网项目中，网络延迟远大于AD采样延迟，优化节点端还有意义吗?

　　A3：意义重大，且视角需升级。 节点端优化的目标，从不是追赶网络延迟，而是：

　　实现本地闭环快速控制：对于电机调速、阀门开关等关键控制，必须在节点端实现毫秒级闭环，不能依赖云端。这是安全的底线。

　　为云端提供更“干净”、更“有价值”的数据：通过边缘计算，将原始波形提炼为“过热预警”、“振动超标”等事件，上传的是一条低带宽、高价值、可立即行动的消息，而非需要云端二次处理的海量原始数据。这从根源上减少了网络传输量和云端处理负担，从系统层面提升了整体响应速度。

　　结论

　　优化嵌入式软硬件开发AD电子控制物联网节点的响应实时性，是一场贯穿硬件设计、驱动编写、系统架构与通信策略的精密工程。它要求开发者不仅懂软件，更要理解模拟电路的微妙特性，并具备系统级的资源调度思维。通过本文提供的系统性诊断方法与三级优化策略，您可以由浅入深地定位瓶颈、实施改进。记住，真正的实时性不是某个环节的极致速度，而是整个数据链路的确定性延迟。从今天起，用示波器测量，用数据说话，将您的物联网节点打造成响应敏捷、稳定可靠的智能终端。
