从设备到云端：数字多媒体亮化无线管控系统的三层架构与数据流转设计

　　引言：当万千灯火只需一次点击

　　想象这样一个场景：某大型文旅景区，夜幕降临，分布在数平方公里范围内的数千盏景观灯、数十组光影装置、多套水幕投影设备，需要在三秒内同步切换到“节日庆典模式”——灯光由暖白转为炫彩，音乐与喷泉联动，所有设备的光效随着同一组节拍呼吸变幻。如果靠人工逐个操作，即便派出二十人团队也至少需要半小时，而且不可能做到精确同步。但如果你拥有一个设计完善的无线管控系统，这一切都只需要一个运营人员在平板电脑上轻轻一点。这就是数字多媒体亮化无线管控系统的价值所在——它不是简单的远程开关灯，而是一套涵盖设备感知、网络传输、数据中台、智能决策和云端协同的完整技术体系。本文将从架构和数据两个维度，为你详细拆解这一系统的三层结构(感知层、网络层、应用与云层)以及数据在其中的流转逻辑，帮助你理解如何将零散的灯具和装置组织成一个聪明、可靠、可迭代的智能体。

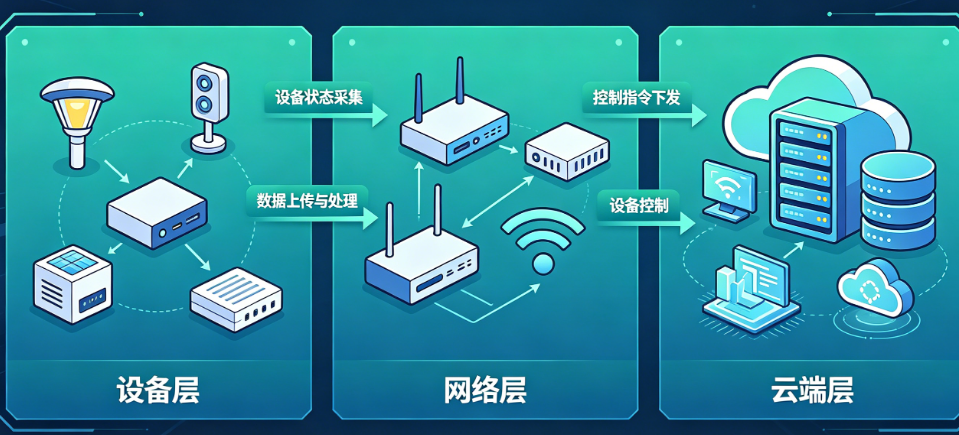

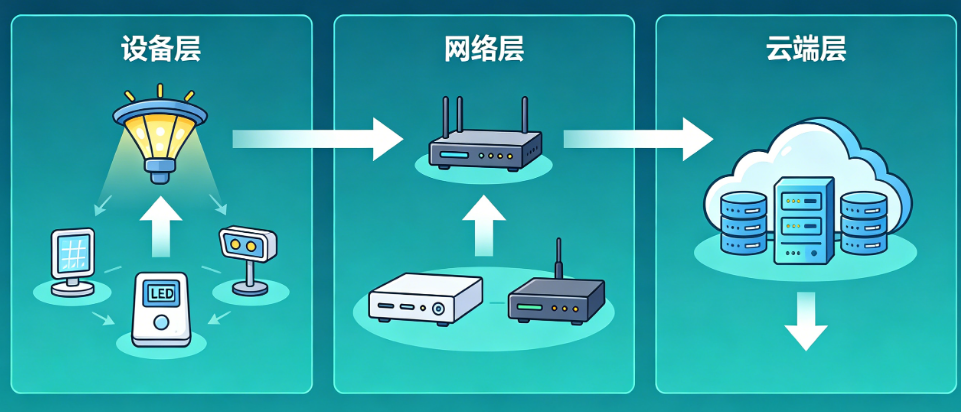

　　核心架构：三层结构的分工与协作

　　一套成熟的数字多媒体亮化无线管控系统，通常采用端、管、云三层架构，每一层都有清晰的职责边界，三层协同工作才能实现从“设备控制”到“场景演绎”的跃升。

　　感知层是整个系统的最前端，直接与硬件设备打交道。它包含两大类组件：执行设备和传感设备。执行设备就是那些最终产生光效的硬件，比如LED投光灯、洗墙灯、线条灯、像素点光源、激光投影仪、水幕喷头、雾森发生器等。这些设备不再只是传统意义上的“灯具”，而是内置了控制芯片和通讯模块的智能终端，能够接收来自系统的指令并执行调光、变色、频闪、开合等动作。传感设备则负责采集环境与状态数据，包括光照传感器(检测当前环境亮度，决定是否需要开启或增强照明)、人流雷达或红外传感器(统计经过某区域的游客数量，用于动态调节亮度和播放频率)、温湿度传感器(防止设备在极端天气下异常工作)、电流电压监测模块(实时反馈设备健康状态)等。感知层的核心设计原则是“设备即节点”——每一盏灯、每一个传感器在网络中都有唯一身份，能够被系统单独寻址和控制，而不是作为某条回路上的一个被动负载。这就要求灯具选型时优先选择支持DMX512-RDM协议或DALI-2协议的智能驱动，因为这些协议本身就内置了设备发现和状态回读能力，是构建可管控系统的基础前提。

　　网络层是连接感知层和应用层的“神经系统”，负责将感知层的状态数据上传、将应用层的控制指令下发。在户外文旅场景中，网络层面临最严峻的挑战。第一是覆盖范围大，很多景区面积达到数平方公里，传统WiFi的百米级覆盖半径完全不够用。第二是设备密度不均匀，核心广场可能密集部署上百个节点，而沿湖步道可能每几十米才有一个设备。第三是户外环境复杂，树木、建筑、山体都会对无线信号造成衰减。目前行业主流的解决方案是混合组网模式。对于分散在景区各处、实时性要求不高的照明节点，采用LoRaWAN或NB-IoT这类低功耗广域网络，优势是单基站覆盖半径可达数公里、穿透能力强、功耗极低，一颗电池可以支撑设备工作数年，缺点是带宽较低，不适合传输视频或高频控制指令。对于核心演艺区域、光影互动装置等需要高实时性和高带宽的场景，则采用4G、5G或5G-A网络，配合工业级物联网网关进行本地汇聚。还有一类折中方案是采用PLC-IoT(电力线载波物联网)，利用既有的电力线传输数据，无需额外布线，但需要在变压器两端加装信号耦合器，且受电网质量影响较大。网络层的设计必须包含冗余机制——关键指令通道采用双链路备份(比如同时走LoRa和4G)，当主链路异常时系统自动切换，确保核心演艺不会因单点故障而中断。

　　应用与云层是系统的“大脑”，负责处理所有数据、执行控制逻辑、提供人机交互界面。这一层又可以分为边缘计算子系统和云端平台两个子层。边缘计算子系统通常部署在景区的本地服务器或高性能网关中，负责实时性要求极高的任务，比如音乐喷泉的时间码同步、多台灯具的纳秒级联动、安全防护的紧急响应(人靠近高压区域时立即切断电源)。这些任务的控制周期往往要求在毫秒甚至微秒级别，数据如果传回云端再等响应，延迟根本无法接受。边缘子系统采用实时操作系统，运行预设的演艺时间轴脚本，通过精确到帧的时序控制保证光影与音乐的完全同步。云端平台则负责非实时的管理类任务，包括设备注册与资产管理、场景预设的编辑与存储、运行日志的收集与分析、远程固件升级、多端协同(手机App、PC管理后台、大屏监控看板)等。云端最大的优势是弹性扩展和跨景区联动——一个文旅集团旗下多个景区可以共用同一套云端平台，总部远程查看各景区的设备状态和能耗数据，甚至可以在节日期间统一推送主题光影模板，各景区一键套用。在具体的云服务架构上，私有云部署适用于对数据安全极其敏感的政府类或军工类项目;公有云(如阿里云、腾讯云IoT平台)更适合商业文旅项目，开发和维护成本低;混合云则是大型景区的常见选择，核心控制逻辑放在本地边缘，非敏感数据上公有云。

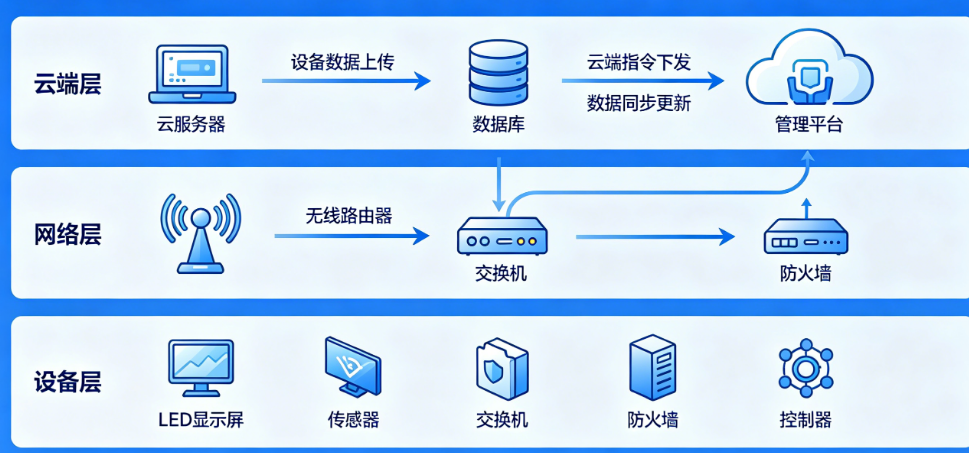

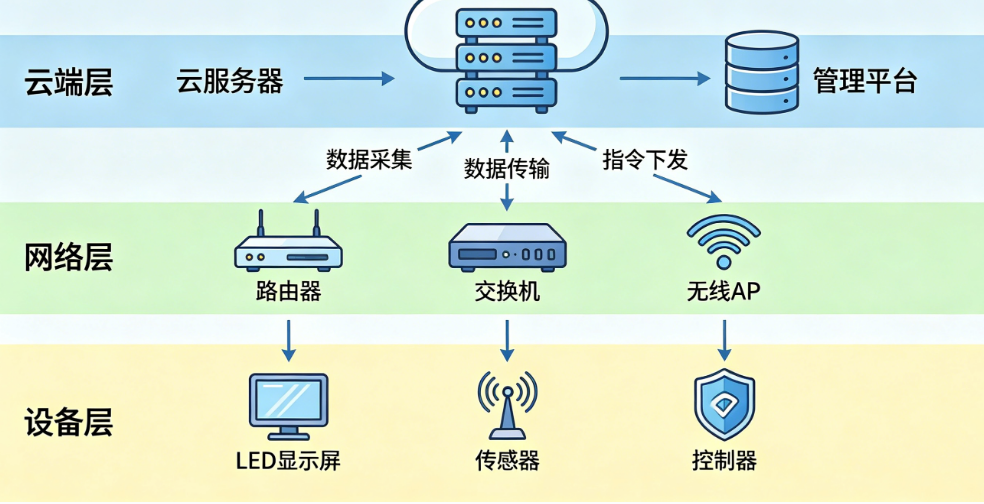

　　数据流转：从采集到决策的完整路径

　　理解了架构的三个层次之后，我们需要追踪数据在其中的完整流转路径，才能真正明白系统是如何“聪明”起来的。数据的流向分为上行(设备到云端)和下行(云端到设备)两条主线，我们从一个典型的场景开始讲起——一场光影秀的准备和执行阶段。

　　首先是在系统初始化阶段，感知层的每一盏灯、每一个传感器上电后主动向网络层发送注册报文，报文中包含设备ID、设备类型、当前固件版本、地理位置坐标等信息。网络层的网关接收到这些报文后，进行协议解析和格式转换，然后通过MQTT协议(一种轻量级的物联网消息协议)将注册信息推送到云端平台的设备管理模块。云端在数据库中创建设备记录，并回传确认报文。这个过程在行业内叫做设备自动发现，它取代了过去人工录入每台设备信息的繁琐流程，也是系统可批量部署的前提。

　　接下来是场景编辑阶段。运营人员通过云端的可视化编排工具，“画”出想要的光影效果。比如在地图上框选一片区域的几十盏投光灯，设定它们的颜色从蓝色渐变为紫色、渐变时长五秒、然后循环呼吸三次。编排工具将这个场景描述转化为标准的数据结构——通常采用JSON格式，包含设备列表、每个设备的动作序列(时间偏移量、目标颜色、亮度值、渐变曲线类型)。这个场景文件存储在云端，并同步缓存到边缘子系统的本地数据库中。

　　然后是执行阶段。当运营人员按下“开始”按钮，指令的下行路径就开始了。最先收到指令的是边缘子系统，它从本地缓存中调出对应的场景文件，根据当前系统时间计算出每个动作的绝对执行时刻，生成一系列精确到毫秒的控制报文。这些报文通过5G或LoRa下行通道发送到感知层的灯具驱动。灯具接收到报文后立即解码，驱动LED芯片在指定时刻输出指定颜色和亮度。与此同时，传感设备也在持续上传数据——人流传感器检测到广场上突然涌入大量游客，这个信息经过网络层到达云端，云端的智能调度引擎重新计算后判定：原计划中的标准光影模式不足以承载当前人流，需要切换到高亮高互动模式。于是云端向边缘子系统下发新的指令，边缘子系统在零点三秒内完成了场景的平滑切换，整个过程中观众完全无感知，只看到灯光变得更加活跃、互动装置响应更快。

　　最后是闭环反馈阶段。系统并不会“下发指令后就再也不管”。每台灯具在执行指令后，会通过状态回读机制上报实际执行结果，包括当前色温、亮度、功率、温度等。边缘子系统将上报值与指令目标值进行比对，如果发现偏差超出阈值(比如某盏灯应该输出红色但实际输出偏橙)，会自动触发一次重试指令，同时上报云端生成告警记录。如果连续三次重试仍失败，云端会将该设备标记为“异常”，并向运营人员的手机推送维修工单。此外，系统的能耗分析模块会定期汇总所有设备的上行数据，生成按区域、按时段的能耗报告，帮助管理者发现哪些区域存在过度照明或无效照明，从而优化场景设计，实现节能降耗。这个完整的数据闭环——感知、传输、决策、执行、反馈——是一套成熟的无线管控系统区别于“能遥控的灯”的根本所在。

　　常见问答

　　Q：现有的传统亮化系统(非智能、无联网)可以改造成无线管控系统吗?需要全部换灯吗?

　　A：大部分情况下不需要全部换灯。改造的核心是给现有灯具加装智能控制模块。如果灯具本身支持标准DMX512协议，只需在信号线前端串接一个物联网控制器(比如LoRa转DMX网关)，就能让旧灯具接入无线管控系统。如果不支持DMX协议，而属于普通的开关式灯具(只控制开和关)，可以加装智能继电器模块，实现远程开关和简单的分组控制，但无法实现调光和色彩变化。建议先找专业团队做一次现场设备普查，给出分级改造建议。

　　Q：LoRa和5G在亮化管控中分别适合什么场景?能否只用一种技术覆盖全场?

　　A：很难只用一种技术覆盖全场。LoRa的优势是低功耗和远距离，适合那些只需要“定时开关、亮度微调”的功能性照明设备，比如步道灯、草坪灯，一台基站覆盖整个山头都没问题。LoRa的缺点是带宽极低(每秒只有几千比特)，无法承载需要精确时间同步和高频调控的场景。5G的优势是高带宽和低延迟，适合演艺级光影装置、互动投影、音乐喷泉等，但覆盖半径小、功耗高、模组成本也高。标准做法是混合组网：主干建筑和演艺区用5G或工业WiFi，外围和景观照明用LoRa，两者通过边缘网关统一管理。

　　Q：云端的控制指令会不会因为网络波动而丢失?如何保证光影秀的完整播放?

　　A：这正是边缘子系统存在的核心价值。真正专业的系统会把整场光影秀的完整脚本预先下载到本地边缘网关里，播放时由本地网关根据内部时钟驱动执行，云端只在开始时发送一个“启动”指令，以及在上报状态和日志时使用网络。就算启动指令发出后的那一瞬间网络彻底断开，脚本依然会在本地跑完。这种设计叫做“断网可运行”架构，是文旅亮化项目的基本要求。除此之外，边缘网关本身也配有备用存储，如果云端脚本更新失败，系统会自动使用上一次成功缓存的有效脚本，杜绝空播或黑场。

　　Q：系统部署完成后，日常运营需要什么样的技术团队?

　　A：分为三个层级。日常监控和场景切换可由景区运营人员完成，经过一天培训就能学会手机端或平板端的操作界面，流程类似于切换PPT。设备巡检和简单故障处理需要一名弱电工程师，熟悉物联卡、网关和基本电气知识。深度系统维护、云端开发、复杂故障排查则需要外包给原厂或专业的智慧照明服务商，采用远程支持加定期上门的方式。按一个中型景区计算，每月技术运维的总成本控制在三千到五千元是比较合理的区间。

　　Q：设计无线管控系统时，如何确保未来的可扩展性?比如三年后增加新设备或接入新的云端平台?

　　A：关键是协议栈的标准化和接口的开放性。在选型阶段就要求所有网关和控制模块支持标准的MQTT协议和JSON数据格式，拒绝私有的、封闭的通讯协议。云端平台最好选择兼容OneJSON、Link IoT Edge等主流边缘框架的产品，这样未来即使更换云端供应商，只需要修改网关的接入地址和证书，不需要更换硬件设备。另外在设备命名和管理上，提前规划好编号体系和经纬度坐标体系，用统一的方式管理所有资产，这就是行业内常说的“数字孪生底座”的基础工作。

　　结论与行动号召

　　从设备到云端，数字多媒体亮化无线管控系统的三层架构和数据流转设计，本质上是在解决一个核心矛盾：设备分布在广阔的物理空间中，而决策和创意需要集中、高效、灵活地发生。感知层让每一盏灯变得“可对话”，网络层让远距离对话变得“可信赖”，应用与云层让每一次创意表达变得“可编排、可复用、可迭代”。数据在其中上行传递状态、下行承载指令，形成了从采集到决策再到执行反馈的完整闭环。这套体系不是锦上添花的奢侈品，而是2026年乃至未来五年文旅夜游项目从“亮化”迈向“靓化”的底座能力。
