当监护仪报警声响起，护士却点错了触控区域;当注塑机参数设置需要连戳十几下才能找到目标菜单——这些令人窒息的操作瞬间，每天都在医疗和工业现场反复上演。硬件操控屏的UI设计，从来不是把按钮画得好看那么简单。它直接关系到临床抢救的效率和产线操作的精准度，一个毫秒级的交互迟滞或视觉误判，都可能引发不可逆的后果。本文将拆解医疗仪器与工控组态屏的智能终端界面打造方法，从信息架构、视觉引导到触控容错，一步步帮你构建真正安全、高效的人机交互界面。
从混乱到秩序：构建符合认知负荷的信息架构

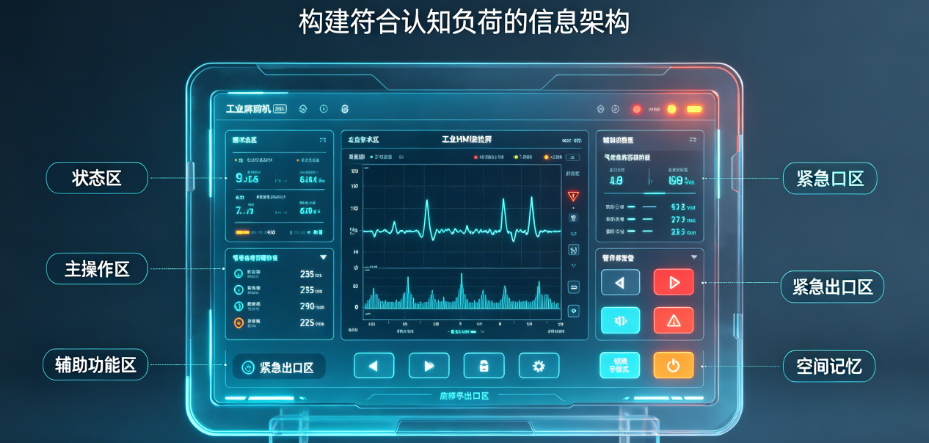

医疗仪器和工控设备界面的最大敌人，不是丑陋的配色，而是毫无章法的信息堆砌。设计的第一要务，是依照临床路径或工序流程，对屏幕进行物理分区。原理在于，人类在高压环境下的工作记忆极其有限，必须通过稳定的空间布局形成肌肉记忆。操作步骤是将屏幕划分为状态区、主操作区、辅助功能区和紧急出口区。比如设计一台麻醉机界面，顶部状态区永远只显示气道压力波形和核心生命体征，主操作区按照诱导、维持、苏醒的阶段来动态呈现所需调节参数，底部的紧急出口则固定放置“暂停报警”和“切换手动模式”按钮。注意事项是分区逻辑一经确定，任何后续迭代都不允许随意挪动区域边界，否则医护或操作员积累的空间记忆瞬间崩塌，反而增加误操作风险。
视觉设计的毫秒之战：色彩、层级与动效的工程化运用

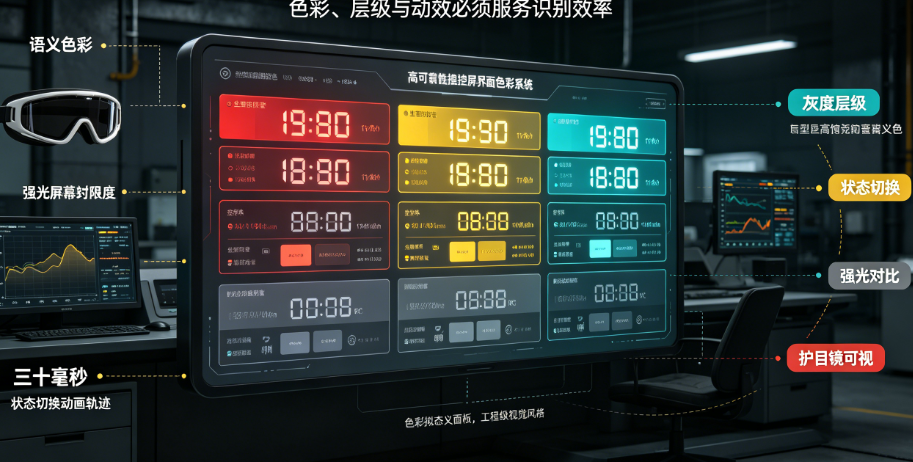

在灰蒙蒙的车间或蓝绿色的手术室光照下，界面需要一套工程级视觉规范，而不是单纯的美学堆砌。色彩必须被赋予唯一且排他的语义，原理是人对色彩的直觉反应比阅读文字快二百毫秒。操作上，非报警状态的所有UI元素使用低饱和中性色，仅保留红、黄、青三种高饱和色彩用于生理报警、设备故障提示和信息高亮。数字和单位需在一个视觉焦点内成组，通过字体灰度而不是字号来区分主次信息，因为字号变化会破坏对齐网格，增加眼球扫视耗时。动效方面，任何纯装饰性的渐变和弹跳都必须禁用，动画仅用于“状态切换告知”，例如阀门从关闭到开启，可用三十毫秒的补间动画衔接，让操作员确认指令已被执行。一个常被忽视的注意事项是，务必实测目标硬件屏幕在强光或佩戴护目镜情况下的对比度，很多设计在办公室显示器上完美无瑕，装到设备上却糊成一片灰色。
防呆与容错：触控交互的物理边界重塑

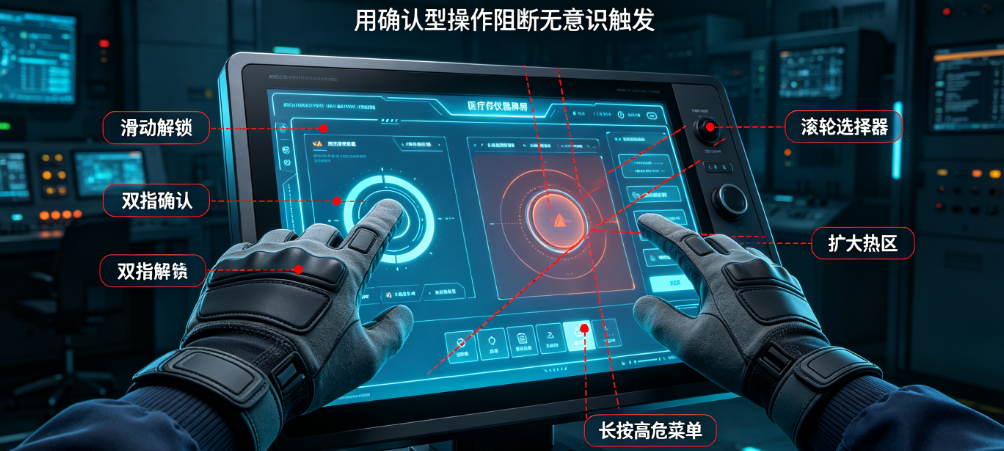

工控屏上最让人崩溃的场景是，操作员刚输入完一个数值，手掌不小心蹭到屏幕，参数立刻被篡改。这里需要的不是普通移动端交互习惯，而是一套对抗工业现场的防呆机制。原理是引入“确认型操作”来阻断无意识触发的指令链。操作上，所有不可逆动作，如电机启动、参数固化写入，必须设计为滑动解锁或双指确认操作，单点触控仅用于数据浏览和无害切换。参数输入控件需要抛弃常规的文本框架，改用大尺寸滚轮选择器，并将触控热区扩大至视觉边界外十像素，以适应戴手套操作和振动的台架环境。另一个极高价值的操作是用长按代替单击进入高危菜单，以避免擦碰式点击。注意事项是手势设计必须保留单一性，一套UI内不应同时存在“单指滑动切换页面”和“单指滑动调节旋钮”的冲突交互，否则系统将频繁在页面跳转与参数调节之间误判，在紧急工况下这足以让操作员陷入困惑。
从设计稿到稳定运行的验证与迭代

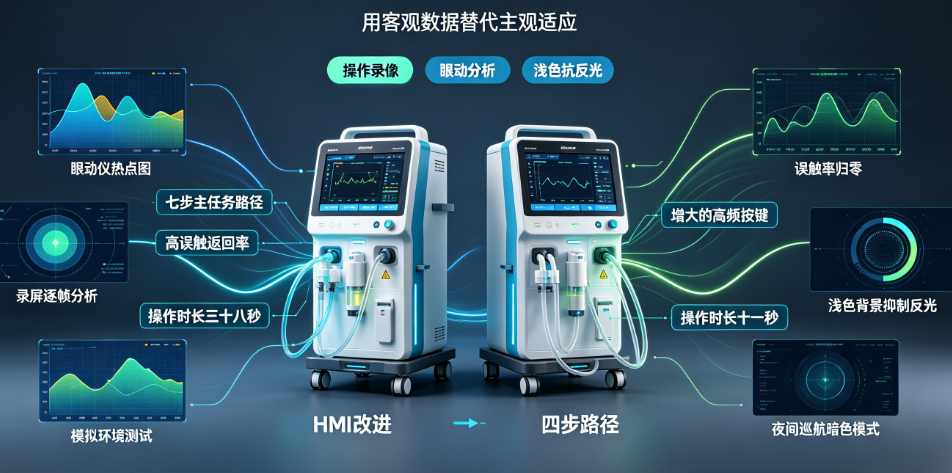

界面方案完成只是起点，真正的考验在于客观验证。某型透析机界面在改进前，护士设置超滤曲线的平均操作时长为三十八秒，误触返回率高达百分之十二。我们应用上述原则进行重构后，将主任务路径的步骤数从七步压缩至四步，高频按键面积增大百分之一百五十，经十二名资深护士在模拟透析环境下测试，操作时长降至十一秒，误触率归零。这套验证方法本身也具有参考价值，务必使用眼动仪或录屏逐帧分析被试的操作犹豫点，而不只是收集主观满意度问卷，因为人往往会高估自己对糟糕界面的适应能力。一个常见误区是过分追求界面的“科技感”而选用深色科幻风格，实际上绝大多数医疗和工业环境都处于高亮度照明下，浅色背景能有效抑制屏幕反光，降低视觉疲劳，暗色模式则应仅保留给夜间巡航使用。
总结与行动建议
硬件操控屏的UI设计，本质是在安全、效率与人本之间寻找最优解。用刚性分区构建认知地图，用工程化色彩缩短识别时间，用防呆交互阻断误操作链条，这三项原则构成了一套可复用的方法论。无论你面对的是手术室里的监护仪，还是粉尘飞扬中的注塑机HMI，都建议立即从当前产品中挑出一个核心任务流，进行一步操作录像与计时，你很可能惊讶于那些被团队习以为常的低效触点。当你需要为特定行业定制专业的操控界面时，借助外部专业力量往往能更快地跳出思维盲区。
常见问题
问：医疗仪器触控屏幕的按钮最小尺寸应该遵循什么标准?
答：不同于消费级移动应用推荐的44乘以44像素点，医疗和工业环境下的触控目标必须进一步放大。在戴医用乳胶手套操作或在持续振动环境下，指腹的实际接触面积和精准度会显著下降，建议将可交互控件的最小触控区域设定在10毫米乘10毫米以上。同时，相邻可点击元素之间必须保留至少3毫米的非活跃间距，以防止同一手指按压时同时触发两个对立指令。当空间实在受限时，可为高频按钮设置软件防抖逻辑，在极短时间内连续触发两次以上时只执行首次指令并锁定后续输入一百毫秒，这是对抗机械振动误触的有效补丁。
问：工控组态屏的UI设计如何平衡功能丰富度与操作简洁性?
答：关键在于依据操作频率与风险等级建立金字塔形的界面层级。核心原则是所有超过三步才能抵达的功能，都说明信息架构需要重构。最高频且安全的操作用大图标置于一级界面，低频但安全的设置项收纳进带搜索功能的统一菜单，而高风险的调节则强制置于二级页面并伴随确认步骤。同时引入“角色视图”概念，操作工看到的界面只暴露启停和当前参数，调试工程师登陆后同一硬件显现PID整定和IO监控入口。这样既保障了日常操作的极简体验，又未牺牲专业配置的深度，避免用密密麻麻的菜单同时挑战新人与老手。
问：在设计医疗设备界面时，如何选取报警的颜色和声音?
答：报警机制必须遵循分层递进原则，切忌所有异常都采用同一种红色闪光加蜂鸣。视觉上采用三色分区，红色仅用于危及生命的一级生理报警，黄色用于设备本身故障提示，青色用于提示性信息。一级报警需配合2到3赫兹的闪烁频率，因为此频段最能吸引人的强制注意。声音方面，音色优先于音量，使用基频在800赫兹到1000赫兹之间的复合音调作为一级报警音，且在无干预下自动重复间隔不得大于十五秒。同时必须设置便于触及的一键暂停听觉报警按钮，并让操作者明确知道暂停的有效时长，避免使用者因无法忍受持续啸叫而彻底切断喇叭电源的极端行为。
问：组态软件原型设计阶段，应该用Axure还是直接写代码测试?
答：对于强交互的工控界面，高保真可交互原型是不可跳过的关键步骤，但应选择能让逻辑真实运行的工具。静态页面无法模拟PLC变量绑定后的状态刷新和延迟，建议采用组态软件自带的模拟运行模式或与PLC仿真器联调，让测试者面对真实的数据抖动和通讯延时进行操作。如果使用Axure，也应当通过动态面板和全局变量去模拟设备启停的状态切换逻辑。直接编码测试当然最接近真实效果，但修改成本高，适合在交互框架定型后介入。最有效的流程是用低成本原型快速验证任务流程和术语理解度，然后在一个小范围内进行硬编码闭环测试，将视觉感受与物理按键和真实反馈联合调校。
