置物架运输总断裂?揭秘长条形易碎品的防护结构设计与成本优化

　　引言

　　“又断了!”——这是置物架电商卖家和物流经理最怕听到的三个字。一整车置物架从工厂发往全国各地，到货开箱一看，玻璃层板碎裂、金属立柱弯曲变形、焊接处开裂脱落，少则几件多则十几件，直接报废。更让人头疼的是那些“隐伤”——运输途中受到冲击但表面看不出问题，消费者安装时一受力就断裂，售后投诉、差评、退换货接踵而来，品牌口碑在一次次断裂中悄然流失。

　　置物架运输断裂的核心痛点在于：结构“长”而“脆” 。置物架通常由金属管材、板材、玻璃及连接件构成，具有体积大、棱角多、部件杂的特点。长度超过1.2米的立柱在运输中就像一根杠杆——支点处轻微受力，远端就会产生巨大的弯曲应力。再加上玻璃层板易碎、金属表面怕划、焊接点怕冲击——几重脆弱叠加，运输破损率居高不下。

　　但断裂并非“运输的宿命”。通过科学的防护结构设计，破损率可以从行业平均的5%至8%降至1%以下。一个设计精良的包装系统，能在不显著增加成本的前提下，将运输损耗降到最低。本文将从断裂的力学原理出发，系统讲解长条形易碎品的防护结构设计方法，并告诉你如何在保证安全的前提下优化成本——该花的地方一分不少，不该花的地方一分不多。

　　准备阶段

　　动手设计防护方案之前，先做好以下准备：

　　所需工具/材料：

　　产品实物样品(用于测量尺寸、分析受力点)

　　包装结构设计软件(如ArtiosCAD或3D建模软件)

　　缓冲材料样品：高密度EPE(可发性聚乙烯)、蜂窝纸板、瓦楞纸板(B楞/E楞/BC楞)、纸护角

　　跌落测试设备和振动测试台(或委托第三方实验室)

　　称重设备和卷尺(用于计算包装体积和重量)

　　前置条件：

　　已明确产品的所有部件清单(立柱、层板、玻璃、螺丝配件等)

　　已梳理完整的物流链路(从出厂到消费者手中的所有中转环节)

　　已了解目标物流环境的典型风险(跌落高度、堆码层数、运输方式)

　　已统计历史破损数据(哪个部件最容易断裂、哪个环节破损率最高)

　　环境/状态准备建议：

　　准备一个宽敞的测试区域，用于模拟包装和跌落测试

　　与打样工厂提前沟通，确保能快速获得包装结构样品

　　建议在包装开发阶段就进行至少3轮“设计-打样-测试”的迭代循环

　　详细步骤

　　步骤一：建立产品的“风险地图”——找到最脆弱的环节

　　设计防护方案的第一步，不是选材料，而是“诊断”产品。

　　拿起你的置物架，逐件检查：沉重的金属管材和焊接点——它们是承重核心，必须防止弯曲。锐利的边角——容易刺穿包装并自身磕碰掉漆。大面积的平板层板和玻璃面板——惧怕表面划伤和点受力碎裂。连接件和螺丝——容易丢失或划伤主体。

　　把所有这些易损点标注出来，画一张“风险地图”。哪些部位需要重点支撑?哪些部位需要柔性缓冲?哪些部位只需要防刮擦?区分清楚之后，你才能做到“精准防护”——在该加固的地方加固，在不必要的地方绝不浪费材料。

　　操作结果： 完成这一步后，你清楚知道包装应该“保护什么”以及“保护到什么程度”，避免盲目堆料。

　　常见问题提示： 不要仅凭经验判断易损点。建议分析历史售后数据中的破损原因和破损模式，用数据反向定位最脆弱的环节。例如，如果80%的破损发生在玻璃层板的四个角，说明转角是重点防护对象。

　　步骤二：设计端部支撑——对抗“弯曲应力”的核心结构

　　长条形产品的最大敌人是“弯曲”。当一根1.5米长的立柱被平放在货车底部，上面堆着几百公斤的货物时，中间部位会自然下凹——这就是弯曲应力。如果立柱的端部没有足够的支撑，弯曲到一定程度就会永久变形甚至断裂。

　　端部支撑是解决弯曲问题的关键。具体做法是：在包装箱的两端分别设置端部支撑件，将长条形产品的两端牢固地卡入支撑件的导向槽中。这样，外部的堆压载荷由包装箱和端部支撑件承担，而不是由产品本身承担。

　　对于长度超过1.2米的置物架立柱，建议使用双层壁BC型瓦楞纸箱作为外箱，其边缘抗压强度(ECT)至少达到44。端部支撑件可以采用高密度EPE泡沫或模压纸浆，开模成与立柱截面匹配的卡槽形状。支撑件的厚度建议在30至50毫米之间，既能提供足够的支撑面积，又不会过度增加包装体积。

　　操作结果： 完成这一步后，长条形部件在堆压和振动中不会发生弯曲变形。

　　常见问题提示： 端部支撑不能“太紧”也不能“太松”。太紧会导致取放困难，甚至安装时造成损伤;太松则起不到固定作用。国际运输标准建议根据产品重量预留20至100毫米的缓冲间隙。这个间隙需要用缓冲材料填充，而不是空着。

　　步骤三：设计波浪形局部缓冲——以形变吸收冲击

　　置物架与包装的接触点，是冲击力传导的“通道”。如果接触点是硬碰硬的，冲击力会直接传递到产品上。如果接触点有缓冲材料，冲击力会被吸收和分散。

　　波浪形局部缓冲设计是经过验证的有效方案。在置物架与包装垫的接触位置，采用波浪形结构的缓冲材料——可以是模切成波浪形的EPE泡沫，也可以是折叠成波浪形的蜂窝纸板。波浪形的“峰”和“谷”在受到冲击时会发生形变，将瞬间的刚性碰撞转化为渐进式的能量吸收。

　　波浪形缓冲的密度和波高需要根据产品重量和预期跌落高度计算。一般来说，波高在10至20毫米之间，密度在25至35kg/m³的高密度EPE效果最佳。对于特别脆弱的玻璃层板，可以在四个角分别设置独立的波浪形缓冲垫块，实现“点对点”精准防护。

　　操作结果： 完成这一步后，包装与产品接触点的冲击力被有效吸收和分散，降低局部破损风险。

　　常见问题提示： 波浪形缓冲的形变空间要足够。如果缓冲材料被压缩到极限后仍然无法吸收全部冲击能量，多余的能量还是会传到产品上。设计时建议留出至少30%的“安全余量”。

　　步骤四：分体式内衬与悬空固定——让产品“浮”在箱内

　　传统的包装方式是把产品紧紧包裹在缓冲材料中，让产品和包装“融为一体”。但这种方式有一个问题：如果外箱受到侧向撞击，冲击力会通过缓冲材料直接传导到产品上。

　　分体式内衬与悬空固定的思路正好相反——让产品“浮”在包装箱中央，不与外箱壁直接接触。

　　具体做法是：为每一根立柱和横梁设计独立的卡槽式内衬，将其固定在包装箱的中央位置。内衬与外箱壁之间留出足够的空隙(通常20至50毫米)，来自侧面的撞击会先被外箱吸收一部分，再被空隙中的空气层缓冲一部分，最后才通过内衬传递到产品上。

　　对于层板和玻璃面板，采用“H”型立衬将其隔开并边缘垫高，确保层板之间不互相摩擦。立衬本身也加强了箱体的整体抗压能力——一个巧妙的内衬结构，既是缓冲件，又是结构加强件。

　　操作结果： 完成这一步后，产品在箱内处于“悬浮”状态，外部冲击被多层缓冲逐级削弱。

　　常见问题提示： 悬空固定要求每个部件都有独立的定位。如果内衬设计不当，部件可能在箱内晃动，反而加剧碰撞风险。设计完成后务必进行振动测试，验证固定效果。

　　步骤五：护角与衬垫替代全包裹——用最少材料实现最大保护

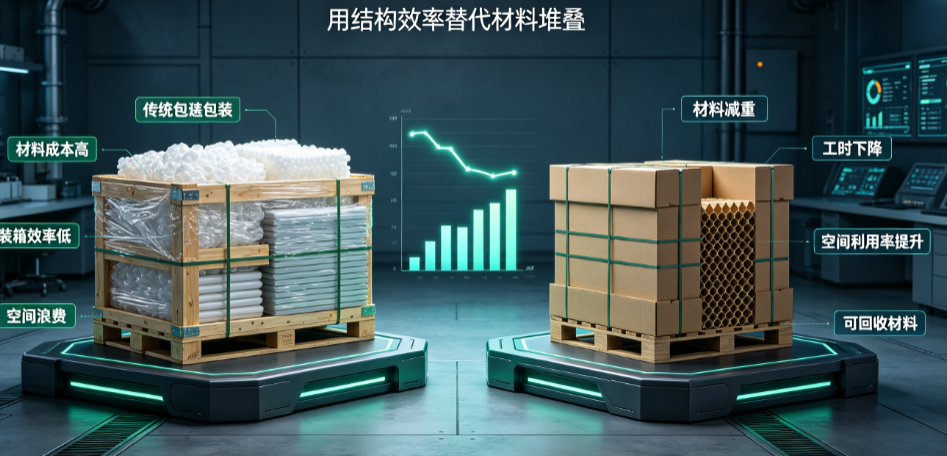

　　“包装越厚越安全”是一个普遍存在的成本误区。对于置物架这类结构规则的产品，用护角和衬垫替代全包裹式缓冲，往往能用更少的材料实现更好的防护效果。

　　具体做法是：在架体的八个角上使用高强度再生纸护角或轻质模塑泡沫护角，配合关键受力面的条形衬垫。护角的作用是保护边角免受撞击——边角是产品最脆弱也最容易受力的部位。条形衬垫的作用是在关键支撑面上分散压力，防止点受力。

　　这种方式取代了传统的五层瓦楞纸板全包裹。材料用量大幅减少，包装体积也相应缩小，物流成本随之下降。关键在于“精准”——只在需要的地方用材料，不需要的地方坚决不用。

　　操作结果： 完成这一步后，包装材料用量减少30%至50%，同时防护效果不降反升。

　　常见问题提示： 护角的强度和尺寸需要与产品的重量和预期冲击力匹配。太薄的护角在重压下会直接压溃，失去保护作用。建议通过跌落测试验证护角的承载能力。

　　步骤六：模块化与标准化设计——降本增效的长期策略

　　如果您的置物架有多个尺寸或型号，为每一个型号单独设计包装会大幅增加成本。模块化与标准化设计是解决这个问题的有效方法。

　　模块化设计是指：将包装分解为若干个独立的功能模块——外箱、端部支撑、中部缓冲、护角等——每个模块可以独立更换和调整。当产品尺寸变化时，只需要调整某一两个模块的尺寸，其他模块保持不变。

　　标准化设计是指：采用标准尺寸的箱型，搭配不同尺寸的内部衬垫，以适配不同规格的产品。这能提升包装生产的效率和物料采购的规模优势。同时，标准化的包装尺寸更容易与运输集装箱的模数匹配，提高装载率，降低单件运输成本。

　　操作结果： 完成这一步后，多SKU产品的包装设计效率大幅提升，采购和仓储成本显著下降。

　　常见问题提示： 模块化设计的前提是各模块之间的接口标准化。如果接口不统一，模块之间无法互换，模块化的优势就发挥不出来。建议在设计阶段就明确各模块的接口规格。

　　步骤七：测试验证与迭代——用数据说话

　　设计做得再好，不测试就是纸上谈兵。

　　包装结构设计完成后，必须进行模拟运输环境测试，包括：跌落测试(模拟装卸过程中的意外跌落)、振动测试(模拟运输中的持续振动)、堆码测试(模拟仓储中的堆压)。

　　测试标准可以参考ISTA(国际安全运输协会)的系列标准。测试后检查产品是否有变形、开裂、划伤等损伤。如果有，分析损伤原因，调整设计方案，再测试——通常需要2到3轮迭代才能达到理想的防护效果。

　　一个经过科学测试验证的包装方案，远比“凭感觉”堆料的方案更可靠、更经济。

　　操作结果： 完成这一步后，你的防护方案有了数据支撑，可以放心投入批量生产。

　　常见问题提示： 测试不能“走过场”。跌落高度要模拟真实物流环境中最恶劣的情况(通常1米左右)，振动时间要足够长(至少1小时)。测试条件越接近真实，验证结果越可信。

　　整体流程回顾

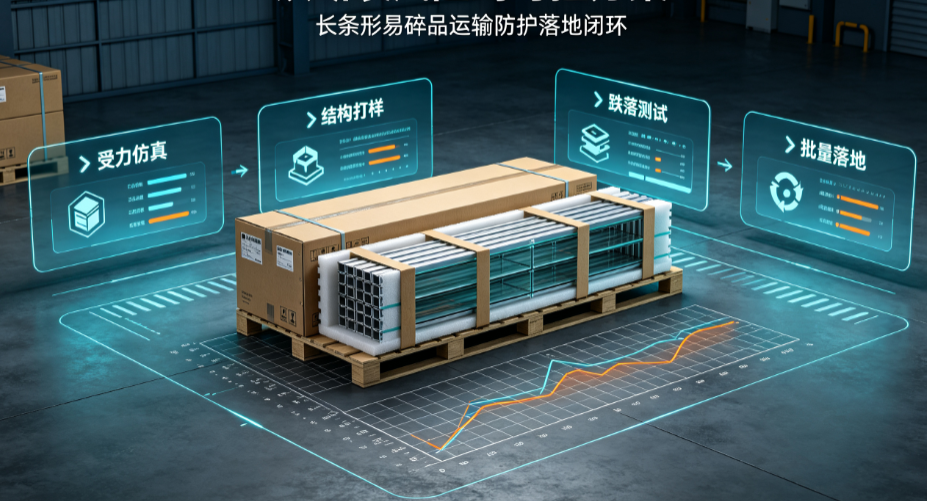

　　用简化版流程串一遍所有步骤：建立风险地图(找到易损点)→ 设计端部支撑(对抗弯曲应力)→ 设计波浪形局部缓冲(吸收接触冲击)→ 分体式内衬与悬空固定(让产品浮在箱内)→ 护角与衬垫替代全包裹(精准用材降本)→ 模块化与标准化(多SKU降本增效)→ 测试验证与迭代(用数据说话)。

　　关键节点标注：

　　风险地图——这一步决定了后面所有设计的方向。画错了，后面全白费

　　端部支撑——长条形产品最核心的防护措施，90%的弯曲断裂都源于端部支撑不足

　　护角设计——最容易“省出事”的地方。护角厚度和强度不足，边角必然受损

　　测试验证——最容易被跳过但最重要的环节。不做测试的包装方案，等于没有方案

　　高级技巧

　　技巧一：一体化内衬结构——配件与主体同盒。 摒弃将架体和螺丝配件分盒包装的惯例，设计一体式内衬。利用模切泡沫或瓦楞纸衬垫，在固定架体的同时，精准挖出用于嵌入配件包和安装工具的卡槽。这能减少独立小包装的材料和人工成本，还能防止配件在运输中丢失。

　　技巧二：材料替换与性能匹配。 在某些非关键受力部位，用微细瓦楞(如E楞)替代传统的BC楞双层纸板，在满足抗压强度的同时实现减重。高密度EPE泡沫(密度30kg/m³)的动态缓冲系数≤2.5，优于EPS泡沫的3.0至3.5，且可循环使用3至5次。蜂窝纸板每层抗压强度可达500kPa。选对材料，事半功倍。

　　技巧三：可折叠与可重复利用设计。 对于可拆卸的置物架，可以将包装设计为可折叠式，在空箱返程或仓储时极大节约空间。也可以设计可重复回收再利用的包装箱，通过可拆卸的主体框架实现多次利用，降低长期使用成本。

　　技巧四：包装与产品结构协同设计。 最彻底的降本方案是让产品本身“更抗造”。在置物架设计阶段就考虑运输需求——例如在关键受力点增加加强筋、将焊接改为螺栓连接便于拆装运输、优化产品的外接长方体尺寸以减少包装空隙。产品设计与包装设计同步进行，往往能实现1+1>2的效果。

　　FAQs

　　问：置物架运输中玻璃层板最容易碎，怎么防护最有效?

　　玻璃层板的破损通常源于两种原因：点受力和边缘碰撞。点受力指的是玻璃某个点承受了过大的集中压力——比如上方重物压在一个螺丝头上。边缘碰撞指的是玻璃边角与外箱或相邻部件发生硬接触。防护方案：第一，在玻璃的四个角使用加厚泡沫护角，将点受力转化为面受力;第二，用“H”型立衬将玻璃层板隔开并边缘垫高，确保不与任何硬物直接接触;第三，在玻璃表面覆盖一层珍珠棉或薄蜂窝纸板，防止划伤。如果条件允许，建议在玻璃四角增加倒角或圆角设计，从产品端降低碎裂风险。

　　问：EPE、蜂窝纸板、瓦楞纸板，到底该怎么选?

　　三种材料各有优劣。EPE(可发性聚乙烯)具有交联闭孔结构，像无数个微小的空气囊，受到挤压时逐步释放压力，缓冲性能优异且可多次使用。缺点是成本较高，不可降解。蜂窝纸板模仿蜂巢六边形结构，重量轻、缓冲效率高、可回收降解。缺点是防潮性能较差，湿度变化会导致强度下降40%以上。瓦楞纸板成本最低、加工最方便，但缓冲性能相对有限。建议组合使用：主体结构用瓦楞纸板(成本低)，关键缓冲位用EPE(性能好)，表面防护用蜂窝纸板(环保轻质)。

　　问：包装成本怎么控制才合理?

　　成本控制的关键是“精准”而非“削减”。第一步，建立清晰的防护标准——明确产品从出厂到用户手中的全链路风险点(跌落高度、堆码压力、潮湿环境)，据此定义“刚好的防护等级”。第二步，用护角和衬垫替代全包裹式缓冲，精准用材。第三步，优化纸箱尺寸链——让长宽高与产品尺寸及运输集装箱模数匹配，提高装载率。第四步，考虑模块化和标准化设计，提升多SKU的包装效率。记住：多包一层未必更安全，少包一层未必更省钱——关键在于“包对地方” 。

　　问：包装设计做完了，怎么验证它真的有效?

　　验证必须通过模拟运输测试。标准测试包括三项：跌落测试——将包装件从1米左右高度自由跌落至硬质地面，检查各个面和角(共10个跌落方位);振动测试——将包装件放在振动台上，模拟运输中的持续振动(频率和振幅参照ISTA标准)，持续1至2小时;堆码测试——在包装件顶部施加相当于实际堆码层数的压力，持续24小时以上。测试后拆箱检查产品是否有任何损伤。如果有，分析原因并迭代设计。建议委托具备ISTA认证的第三方实验室进行测试，确保结果客观可信。

　　总结与行动呼吁

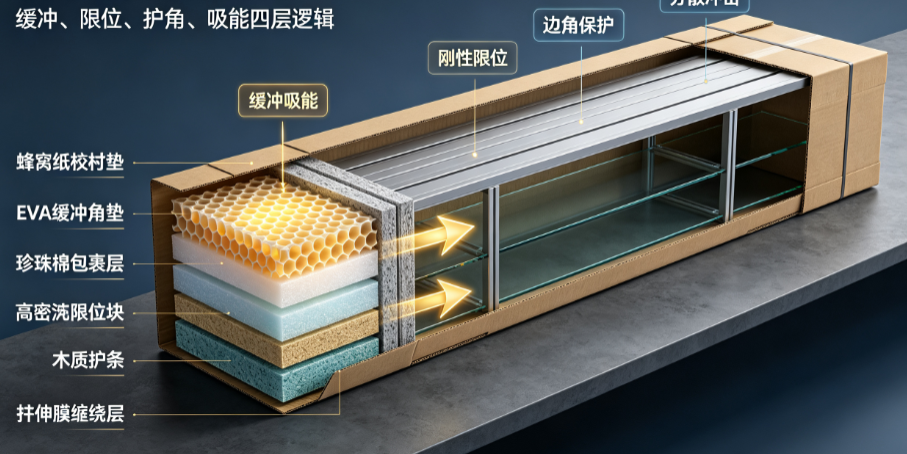

　　置物架运输断裂，从来不是“运气不好”，而是防护设计不到位。长条形产品的力学特性决定了它天生脆弱——长度越长，弯曲应力越大;玻璃越薄，碎裂风险越高。但这些问题都可以通过科学的防护结构设计来解决：端部支撑对抗弯曲、波浪形缓冲吸收冲击、分体式内衬悬空固定、护角精准保护边角——每一个设计都是为了把“不确定的冲击”转化为“可控的能量吸收”。

　　成本优化也不是“偷工减料”，而是“精准用材”。该厚的地方厚，该薄的地方薄;该用EPE的地方用EPE，该用纸板的地方用纸板。把每一分钱都花在刀刃上，才是真正的成本控制。

　　现在就从你的产品出发，画一张风险地图，找到最脆弱的环节——然后有针对性地设计防护方案。记住：好的包装不是在开箱时被看到的，而是在运输途中被“看不见”的——它默默地保护着产品，直到用户打开箱子的那一刻。
