　翻开一套小型风扇的翻盖盒样机，就像打开一本结构设计师的“立体说明书”——盒盖扬起时的阻尼感、内衬卡位与产品的吻合度、盒底摇翼的扣合逻辑，所有细节都在指尖的触碰中一览无余。对于产品经理、包装工程师或品牌方而言，实物样机是验证“纸上设计”能否落地的关键一步。一套完整的翻盖盒样机，不仅能直观展示小型风扇包装的开合体验，更能暴露出纸板厚度、折痕精度、内托缓冲效果等CAD图纸无法呈现的真实细节。本文将通过一套典型的小型风扇翻盖盒样机，完整拆解其结构组件、成型逻辑与工艺细节。

　　翻盖盒结构拆解：从一张纸板到立体包装

　　翻盖盒(Lid Box)的典型特征在于盖体与盒身一体化连接，通过一条预设的翻折线实现盖板的开合动作，而非像天地盖那样盖身分离。这套小型风扇样机采用的就是经典的“内底盒+外罩盖”结构，展开后是一张完整的纸板，经模切、压痕后折叠成型。

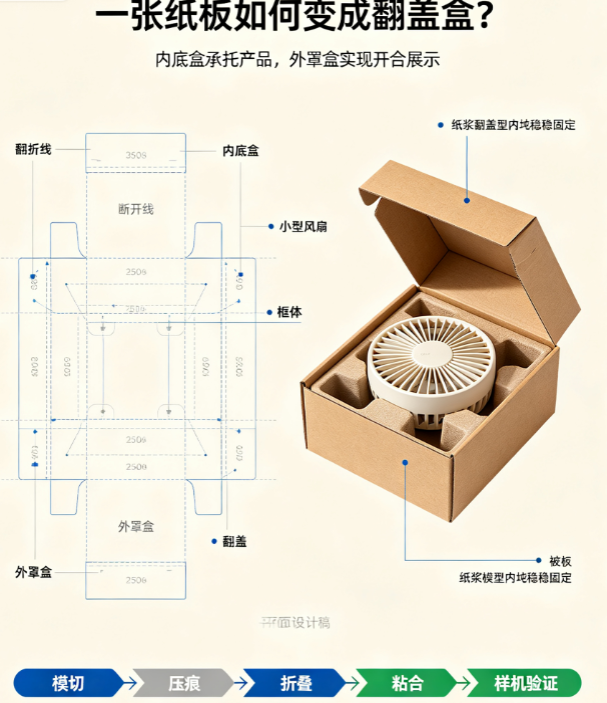

　　盒体分为两个核心部分：内底盒和外罩盒。内底盒由纸板折成开口朝上的盒状体，外表裱覆一层面纸起到固定和装饰作用;外罩盒则折成开口朝下的盒状体，其尺寸略大于内底盒以便套合。外罩盒的一侧内缘预先压制了翻折线(也就是盒盖的“转轴”)，其余三侧的中段则通过模切工艺形成断开线。这样一来，外罩盒自然分成了两个部分：位于上方的翻盖和位于下方的框体。框体部分与内底盒的四周下半段粘合固定，而翻盖则保持非粘合状态，可以绕翻折线自由开合，像“盖子”一样罩在内底盒的上半段。

1套翻盖盒样机，完整展示小型风扇对盖盒结构与细节

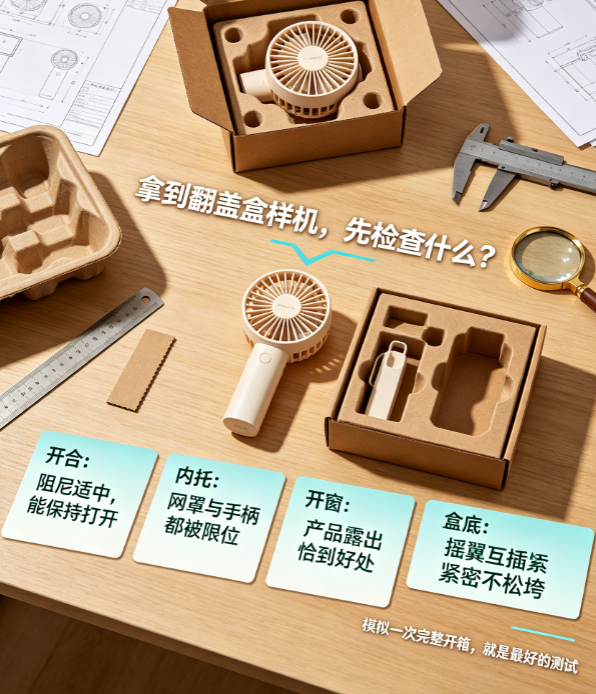

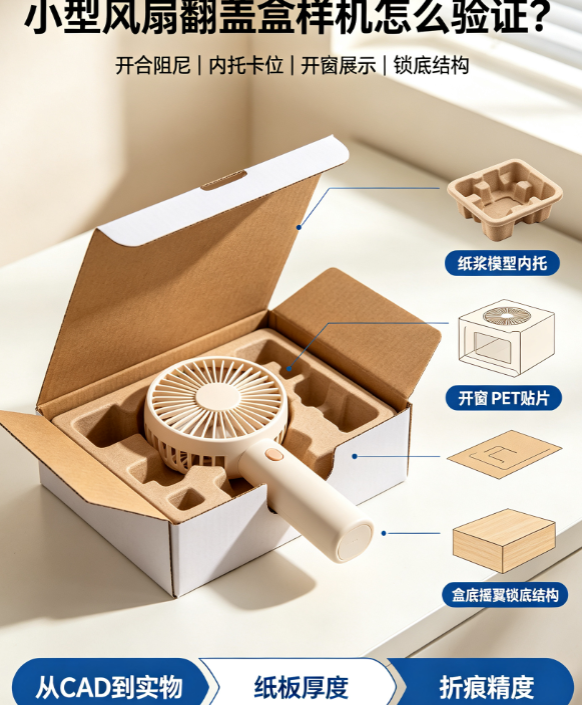

　　样机展示的核心细节：从翻盖开合到内衬卡位

　　这套样机最能体现设计功力的地方，在于几处容易被忽略的细节处理。

　　第一，翻盖开合的流畅性与限位设计。好的翻盖盒样机，盒盖翻开的阻尼感应当恰到好处——太紧则开启费力，太松则无法保持打开状态。这取决于翻折线处纸板的厚度与压痕工艺。在这套样机中，翻折线处的纸板经过精准的半穿处理，既保证了反复开合不易断裂，又提供了适度的回弹力。专利文献中记载的一种设计思路是：让翻盖式包装盒的盖体与包装盒一侧连接，具有使用方便且不易破坏内部容置物品的功效，同时整体结构美观且质感较好，能衬托出内部容置物品的价值。

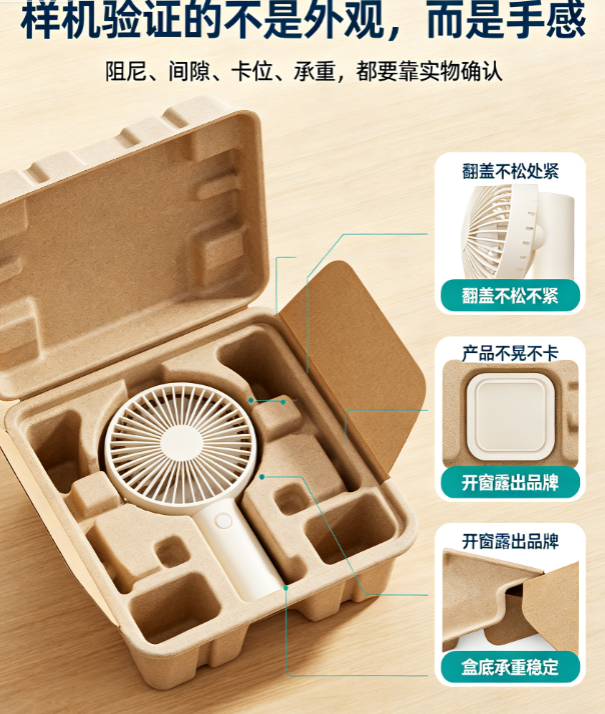

　　第二，内托的仿形卡位设计。小型风扇在盒内的固定方式，直接决定了运输途中的安全性。这套样机的内底盒中，配置了一体成型的纸浆模塑内托，通过模具浇筑成型，完整复刻了圆形风扇网罩与手柄的外形轮廓。风扇机身被精准地卡在凹槽中，网罩区有下沉限位，手柄区有加高挡边，确保盒体晃动时产品不会移位。这种甘蔗纤维纸浆模塑一体成型的内托，不仅环保可降解，而且缓冲防护能力强，能有效避免快递挤压造成网罩变形或塑料机身划痕破损。部分样机还在内托上增设了数据线、收纳袋等配件的预留槽位，实现“一盒多配”的功能整合。

　　第三，盒面开窗与视觉展示。为了让消费者不打开包装就能“看见”产品，许多小型风扇翻盖盒在盒盖正面模切了可视开窗，采用透明PET贴片封盖，直接露出风扇网罩的图案或品牌Logo。在样机阶段，开窗的大小、位置、形状(圆形、椭圆形或异形)都可以反复调整，以达到最佳展示效果。同时，样机表面的印刷工艺也能同步验证——比如大豆油墨彩印的环保标识、烫绿金工艺的品牌Logo，在实体样机上能看到真实的色彩还原度和质感。

　　第四，盒底的锁底结构。样机翻过来看底部，能确认其采用的封底方式——常见的是摇翼互插式锁底(即扣底盒的变体)，依靠折页之间的互相搭扣固定，不需要胶水，结构稳固且承重能力好。样机阶段需要检查底部折页的搭接是否紧密，纸板厚度是否导致锁扣过紧或过松。

1套翻盖盒样机，完整展示小型风扇对盖盒结构与细节

　　样机验证的价值：从图纸到实物的“最后一公里”

　　一套完整的翻盖盒样机，本质上是对设计图纸的“终极质检”。它帮助设计师确认刀版图的折线位置是否合理、开窗尺寸是否让产品露出恰到好处、内托卡位与风扇之间的间隙是否足够(既不能太紧难以取放，也不能太松导致晃动)。对于小型风扇这类“高颜值驱动型”产品，包装的开合体验本身就是品牌感知的一部分——盒盖翻开时那份“刚刚好”的阻尼感，内托中产品“被稳稳托住”的信赖感，都是通过一套套样机反复打磨出来的。拿到样机后，建议从用户的视角模拟一次完整的开箱过程：开盖、取产品、再放回、合盖，每个步骤的顺畅度和手感，就是评判这套翻盖盒设计是否合格的最终标准。

1套翻盖盒样机，完整展示小型风扇对盖盒结构与细节

　　常见问答

　　问1：翻盖盒样机和电脑上的刀版图展开图有什么不同?

　　答：刀版图展示的是平面结构，而样机是三维实物。只有样机能真实反映纸板的厚度、挺度、折痕精度、翻盖阻尼感以及产品放入内托后的实际配合度。平面设计得再好，也可能因为纸板克重选择不当或压痕工艺偏差，导致成品盖不严或无法折叠。

　　问2：小型风扇翻盖盒样机定制通常需要哪些数据?

　　答：至少需要提供风扇的精确三维尺寸(网罩直径、手柄长宽高、整体厚度)，以及品牌Logo文件和设计初稿。工厂会据此绘制刀版图并制作纸浆模塑内托模具，打样周期通常为3-5天。

　　问3：翻盖盒的盒盖为什么有时候关不严?

　　答：通常有两种原因：一是纸板克重选择不当导致翻折线处回弹力过大;二是翻折线压痕深度不够或纸张纤维断裂不充分。样机阶段就是用来发现这类问题的——通过调整纸板材质或修改压痕工艺参数来解决。

　　问4：翻盖盒样机内托除了纸浆模塑，还能用什么材料?

　　答：纸浆模塑(甘蔗浆、竹浆)是环保方案的主流选择，适合主打绿色理念的品牌。也可以用EVA泡棉裁切后植绒，手感更细腻但成本较高;或者用卡纸折叠成内衬结构，成本低但防护性稍弱。
